| Baujahr: |
ca. 1935 |
|
| B x H x T (mm): |
Ø 192 x 105 |
| Gewicht (kg): |
1,367 |
| Gerätenummer: |
ohne |
| Originalpreis: |
unbekannt |
| Spannungsversorgung: |
220 V = |
| Gehäuse: |
ohne |
| Anwendungsgebiet: |
elektrodynamischer Universallautsprecher |
| Art: |
Breitbandlautsprecher ohne Hochtonkegel |
| Nennscheinwiderstand: |
unbekannt |
| Nennbelastbarkeit: |
unbekannt |
| Magnetsystem: |
Elektromagnet |
| Korb: |
Blech offen |
| Korbform: |
kreisrund mit Befestigungsohren mit Befestigungslöchern |
| Befestigungslochkreis: |
140 mm |
| Schallwandlochdurchmesser: |
170 mm |
|
|
Letzte Änderung dieser Seite: 23.09.2022 |

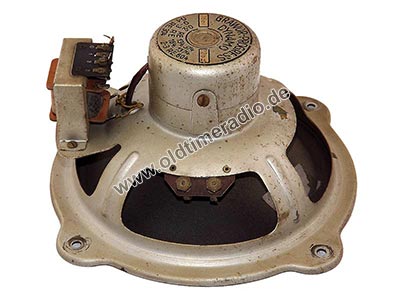

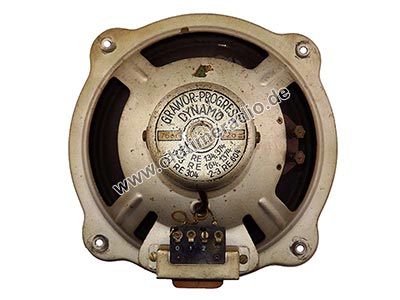

Der Ausgangsüberträger ist Bestandteil des Lautspechechassis. Mit den 4 Anschlussklemmen konnte die jeweilige Endstufe entsprechend der Röhrenbestückung angepasst werden:
0 - 1 RE 304,
0 - 2 RE 135, 374,
0 - 3 RE 164, 1374,
2 - 3 RE 604.
Die Magnetspule hat 7.500 Windungen. |
 |
|
|
