Leider gibt es bei den Autoren in verschiedener Literatur hierzu unterschiedliche Auffassungen.
In Anlehnung an die Bezeichnung von Glühlampen gilt hier:

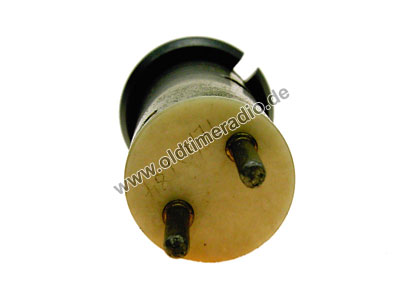

• Sockel: Bestandteil der Röhre (das, was an der Röhre dran ist)
• Fassung: Aufnahmeeinrichtung der Röhre (das wo die Röhre reinkommt)
Die Zählnummern an den Schemenskizzen müssen nicht in jedem Fall mit der tatsächlichen Stiftbelegung einer Röhre übereinstimmen. Diese kann dem jeweiligen Röhrendatenblatt oder dem Sockelschaltbild entnommen werden.
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt, bis ca. 1934.
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt. Vorwiegend eingesetzt 1925 - 1935.
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt. Vorwiegend eingesetzt 1927 - 1935.
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt, ab 1928, bis ca. 1934.
Binodensockel B 6
6
B
E 444
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt, bis ca. 1934.
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt. Vorwiegend eingesetzt 1927 - 1935.
Verwendung aber auch noch Mitte der 1950er-Jahre bei HF
Hexodensockel C
7
Europa 7 Stift,
C
ACH 1
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt. Vorwiegend eingesetzt 1927 - 1935.
Sockelart
Sockel / Fassung
Stifte
andere Bezeichnungen
Beispieltypen
Bemerkungen
Außenkontaktsockel
Außenkontaktsockel groß, P 8 A
8
Topfsockel,
8-polig mit Seitenkontakten,
P (Philips, VALVO),
Universal 8A / 8B (Tungsram),
Ct 8
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt. Vorwiegend eingesetzt 1935 - 1950.
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt. Vorwiegend eingesetzt 1935 - 1939.
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt. Vorwiegend eingesetzt 1938 - 1952, für Stahl- und Glasröhren.
Stahlröhrensockel 5/5, Y 10 A
10
Stahlröhrensockel spezial,
10-28 A, TGL 200-8152 (RFT)
Im Kolben (Rohr) wurden dünne Durchführungsdrähte benutzt, die einen besonderen Sockelfuß aus Isolierstoff erforderten, welcher die Kontakte trägt, ab ca. 1934. Für Stahl- und Glasröhren.
Vorwiegend amerikanische und sowjetische Röhren.
Stiftdurchmesser 2,36 mm, Lochkreisdurchmesser 17,45 mm.
USA ab 1935.
Die Fassung hat meist 8 Kontakte. Der Sockel hat vier Stifte weniger.
Kolben (Rohr) ist mit einem besonderen Fuß versehen.
Oktalsockel K 5 A
5
Octal (Philips, VALVO)
Vorwiegend amerikanische Röhren.
Stiftdurchmesser 2,36 mm, Lochkreisdurchmesser 17,45 mm.
USA ab 1935.
Die Fassung hat meist 8 Kontakte. Der Sockel hat drei Stifte weniger.
Kolben (Rohr) ist mit einem besonderen Fuß versehen.
Vorwiegend amerikanische Röhren.
Stiftdurchmesser 2,36 mm, Lochkreisdurchmesser 17,45 mm.
USA ab 1935.
Die Fassung hat meist 8 Kontakte. Der Sockel hat zwei Stifte weniger.
Kolben (Rohr) ist mit einem besonderen Fuß versehen.
Vorwiegend amerikanische Röhren.
Stiftdurchmesser 2,36 mm, Lochkreisdurchmesser 17,45 mm.
USA ab 1935.
Die Fassung hat meist 8 Kontakte. Der Sockel hat einen Stift weniger.
Kolben (Rohr) ist mit einem besonderen Fuß versehen.
Oktalsockel K 8 A
8
Octal (Philips),
Small Wafer Octal 8-Pin (RCA, GE),
Small Wafer 8 PIN Octal (Tung-Sol),
MO (Philips, Mazda),
K 8 B (Mazda),
IO,
IO 8,
Intermediate Shell Octal 8 Pin (RCA),
Intermediate Shell 8 Pin Octal (Tung-Sol)
Vorwiegend amerikanische Röhren.
Stiftdurchmesser 2,36 mm, Lochkreisdurchmesser 17,45 mm.
Kolben (Rohr) ist mit einem besonderen Fuß versehen Einsatz von 1950 bis zum Ende der Röhrenzeit.
Loktalsockel B 8 G
8
Schlüsselröhrensockel,
Pressglassockel,
Loktal 8 p (Philips, VALVO),
W 8 A,
8 PIN (Tung-Sol)
Der am Röhrenkolben unten angeschmolzene Preßteller bildet zugleich den Röhrensockel und die eingeschmolzenen dicken Chromeisenstifte dienen gleichzeitig als Kontaktstifte für die Fassung.
Stiftdurchmesser 1,02 mm. Einsatz von 1950 bis zum Ende der Röhrenzeit.
Novalsockel mit zusätzlichen Mittelkontakt
10
Der am Röhrenkolben unten angeschmolzene Preßteller bildet zugleich den Röhrensockel und die eingeschmolzenen dicken Chromeisenstifte dienen gleichzeitig als Kontaktstifte für die Fassung.
Sockelart
Sockel / Fassung
Stifte
andere Bezeichnungen
Beispieltypen
Bemerkungen
Neonovalsockel
Neonovalsockel T 9
9
9 MQ, T 9
6 GM 5
Vorwiegend amerikanische Röhren. Nicht identisch mit Magnovalsockel.
Vorwiegend amerikanische Röhren.
Fälschlich auch bezeichnet als ""Neonoval"" da in den USA die Bezeichnung ""Magnoval"" nicht geläufig ist.
Sockeldurchmesser 17,5 mm. Leicht zu verwechseln mit dem Novarsockel jedoch für dickere Stifte.
Sockelart
Sockel / Fassung
Stifte
andere Bezeichnungen
Beispieltypen
Bemerkungen
Novarsockel
Novarsockel B 9 E
9
9 NZ
12 GT 5
Vorwiegend amerikanische Röhren.
Weiterentwicklung des Noval-Sockels, Durchmesser 17,5 mm. Leicht zu verwechseln mit dem Magnovalsockel jedoch Stiftdurchmesser 1,02 mm.
Der am Röhrenkolben unten angeschmolzene Preßteller bildet zugleich den Röhrensockel und die eingeschmolzenen dicken Chromeisenstifte dienen gleichzeitig als Kontaktstifte für die Fassung, ähnlich Noval aber 10 Stifte.
Sockelart
Sockel / Fassung
Stifte
andere Bezeichnungen
Beispieltypen
Bemerkungen
UK Stiftsockel
Britisch 7-Stift-Sockel B 7
7
M, M 7 A
F C 4
Britisch 9-Stift-Sockel B 9
9
TP 2620
Sockelart
Sockel / Fassung
Stifte
andere Bezeichnungen
Beispieltypen
Bemerkungen
USA Stiftsockel
USA 4-Stift-Sockel UV 4
4
Jumbo, Giant, Shaw
VT 4 C, STC 4 20 A
Erster amerikanischer Sockelstandard ca. 1914/1915.
USA 4-Stift-Sockel UX 4
4
G
R 80
Der UX - Sockel löste um 1924 den UV-Sockel in den USA ab.

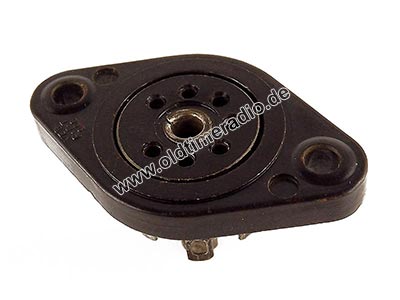

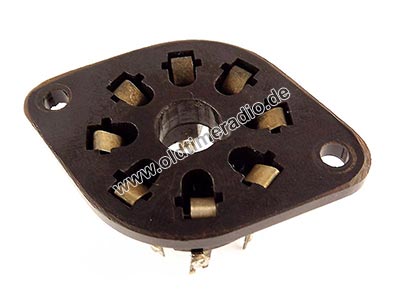

Erstaunlich an dieser Fassung ist, dass es keinerlei mechanische Anordnung gibt, die ein "Falscheinstecken" verhindert. Handelt es sich hier überhaupt um eine Röhrenfassung?
