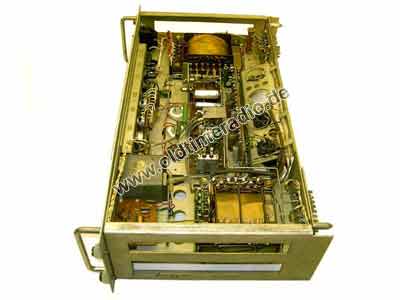

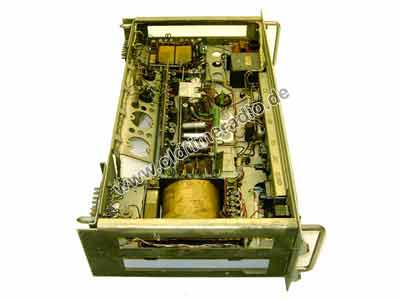

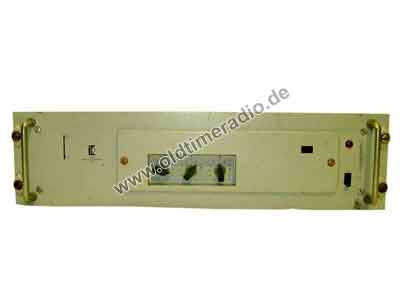

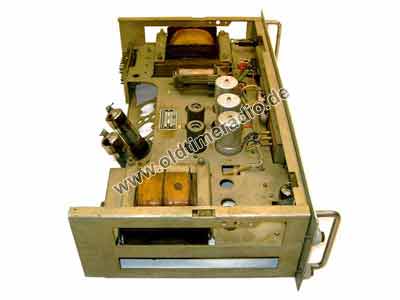

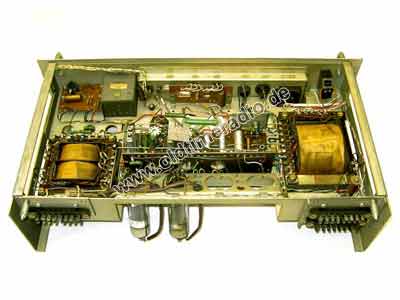

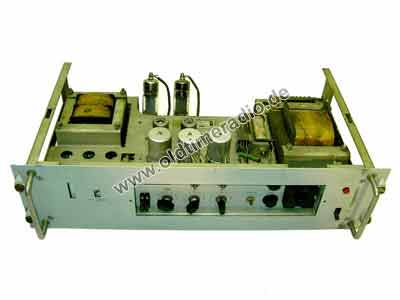

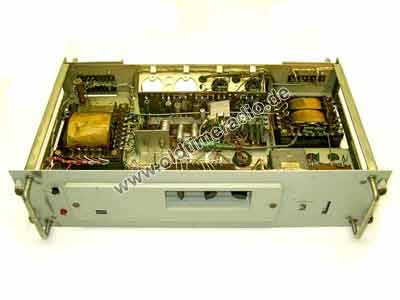

NF-Verstärker VEB Funkwerk Kölleda

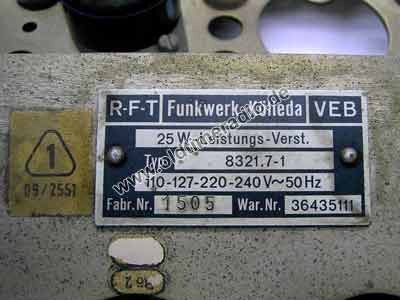

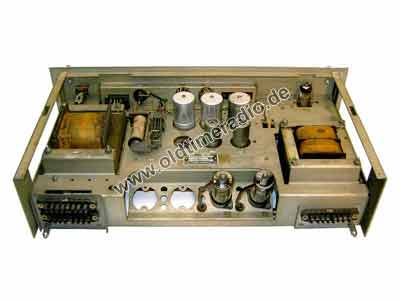

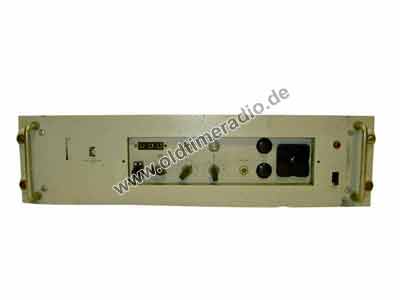

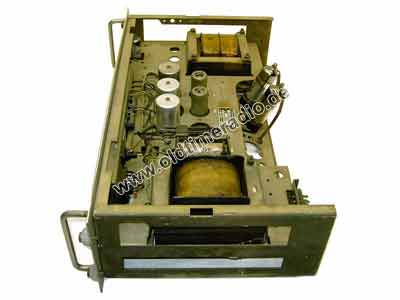

25 W Leistungsverstärker    V 125 / 8321.7-1
Hersteller:   VEB Funkwerk Kölleda


Baujahr: 1981
B x H x T (mm): 520 x 134 x 320
Gewicht (kg): 14,0
Gerätenummer: 1505
Originalpreis: unbekannt
Spannungsversorgung: Netz 110, 127, 220, 240 V ~
Gehäuse: ohne
Röhren: 5: ECC 83, ECC 865, 2 x EL 36, EM 84
Zubehör: Gehäuse Typ 4052 S
Der Leistungsverstärker war für den Einbau in Normgestellen für Beschallungs-, Studio- und Verstärkeranlagen (ELA) vorgesehen. Einsatz in Übertragungseinrichtungen der 1-V-Technik (symetrisch), umschaltbar für 100 mV-Eingang (unsymetrisch). Der Verstärker ist mit Vorheizschaltung ausgerüstet. Der Verstärkereinschub V 125 hat einen Ausgang in 100 Volt- Technik (100 V an 400 Ω bei 25 W). Getrennte Höhen- Tiefenregelung.
Die Anschlüsse befinden sich an der Rückseite über 2 Stück 26-polige Steckerleisten (Messerleisten) BEG TGL 10395.
