zusammengetragen von: Jürgen Tiedmann
| Baujahr: |
1938 /1939 |
|
| B x H x T (mm): |
580 x 380 x 290 |
| Gewicht (kg): |
18,1 |
| Gerätenummer: |
96077U |
| Originalpreis: |
345,00 RM (davon Röhrensatz: 62,40 RM) |
| Spannungsversorgung: |
Netz 110 V - 240 V, 50 Hz |
| Gehäuse: |
Holz |
| Röhren: |
6: EF 13, ECH 11, EBF 11, EL 12, EFM 11, AZ 12 |
| Lautsprecher: |
elektrodynamisch |
| Empfangsprinzip: |
Superhet |
| Anzahl Kreise: |
8 (AM) |
| Wellenbereiche: |
KW 1 (13,5...34 m), KW 2 (30...91 m), MW (200...600 m), LW (700...2000 m) |
| ZF: |
485 kHz |
2 Vorkreise, rauscharme Vorröhre, frequenzverwerfungsfreier Oszillatoraufbau, regelbare ZF-Dreifachfilter und Zweifach-Diodenfilter, Schwundregelung hoch- und niederfrequenzseitig, magisches Auge, Tonkompensation, Sprechschalter, Hochleistungs-Endpenthode mit 8 W Sprechleistung.

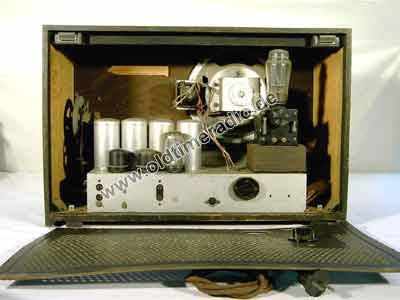

Anschlüsse für Antenne, Erde, TA, TB, Netz, 2x Lautsprecher. Bedienung durch Wellenschalter, Senderwahl, Ein/Aus/Lautstärke, Klang.
|
| Schaltplan zu diesem Radio |
 |
|
|
