Radio VEB Funkwerk Dresden

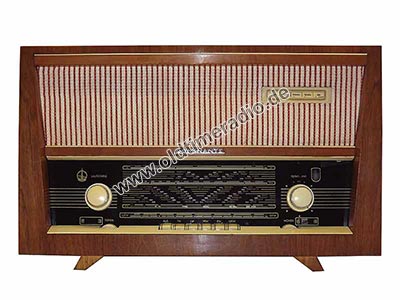

Dominante     W 101
Hersteller:   VEB Funkwerk Dresden


Baujahr: 1959
B x H x T (mm): 670 x 410 x 280
Gewicht (kg): 16,0
Gerätenummer: 19077
Originalpreis: 625,00 DM
Spannungsversorgung: Netz 110, 127, 220, 240 V ~
Gehäuse: Holz
Röhren: 8: ECC 85, ECH 81, 2 x EF 89, EM 80, EABC 80, EL 84, EZ 80
Lautsprecher: 3: L 2857 PBO, 2 x MH 100/12/1,5
Empfangsprinzip: Superhet
Anzahl Kreise: AM: 8, FM: 12
Wellenbereiche: LW (145 ... 350 kHz), MW (515 ... 1620 kHz), KW (5,6 ... 17,3 MHz), UKW (87,5 ... 100 MHz)
ZF: AM: 453 kHz, FM: 10,7 MHz
Es handelt sich um einen Nachfolger der "Dominante W 2 F". Das Gerät hat 5 Klangregister und eine drehbare Ferritantenne.

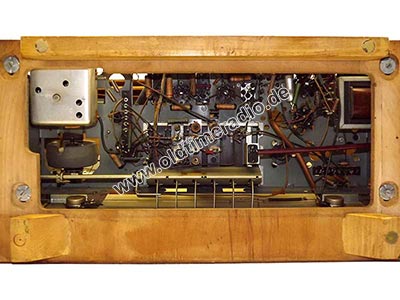

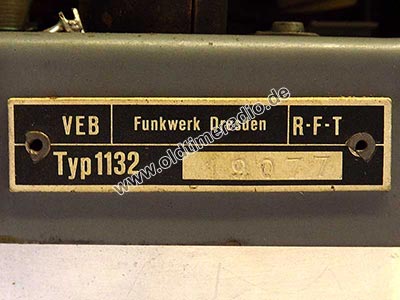

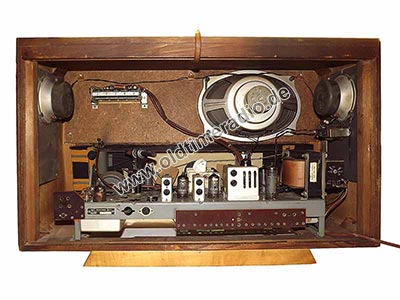

Das Chassis trägt die Bezeichnung "Typ 1132". Ein 2. Ausgangsübertrager für die Hochtonlautsprecher sitzt außerhalb dieses Chassis unter der rechten HT-LS (von hinten gesehen).
Beim W 101 ist, im Gegensatz zum W 102, das Furnier an den Seiten durchläufig, es gibt keine zusätzlichen Holzleisten.
Als Standardbaugruppen sind ein UKW-Tuner und ein Ratiodetektor eingebaut.
Schaltplan zu diesem Modell
