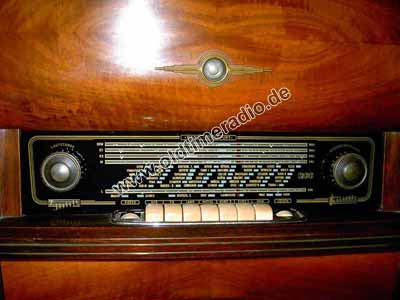

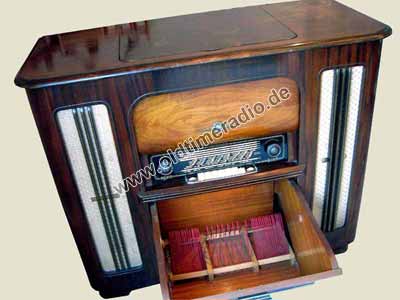

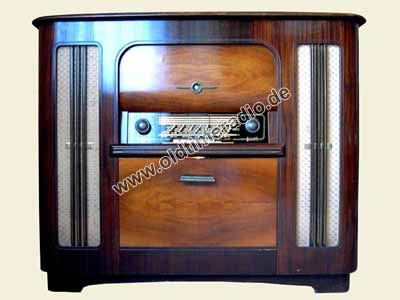

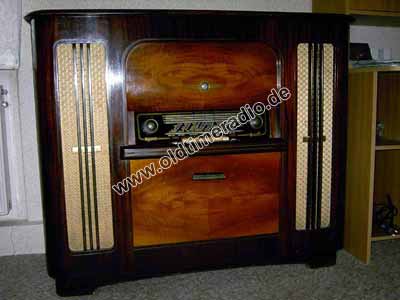

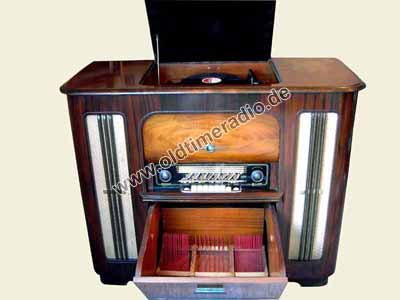

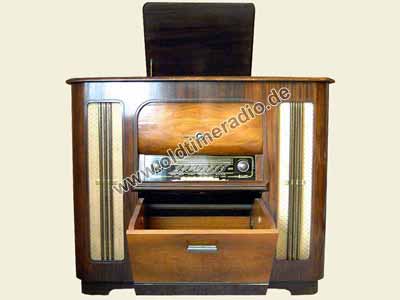

Musiktruhe
VEB Stern-Radio Staßfurt

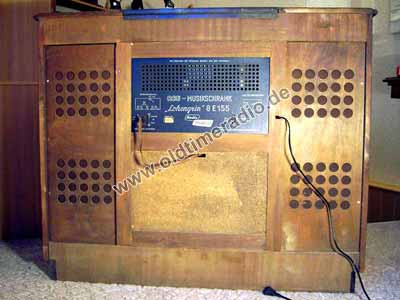

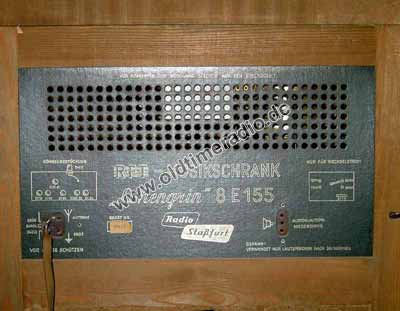

Lohengrin     8 E 155
Hersteller:   VEB Stern-Radio Staßfurt


Baujahr: 1956
B x H x T (mm): 1100 x 890 x 480
Gewicht (kg): 84,5
Gerätenummer: 50885
Originalpreis: 2118,00 DM (DDR)
Spannungsversorgung: Netz 110 V / 127 V / 220 V / 240 V ~
Gehäuse: Holz
Röhren: 7: EC 92, ECH 81, EF 85, EM 11, EABC 80, EL 84, EZ 80

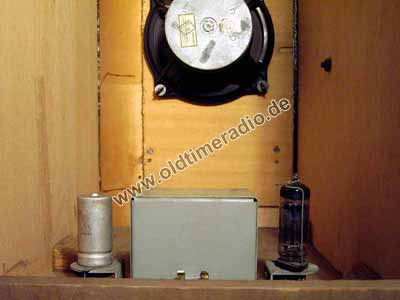

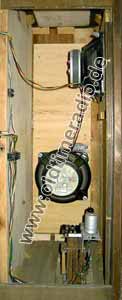

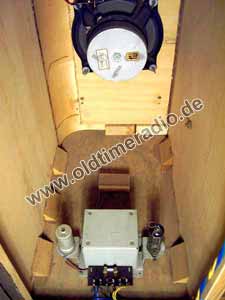

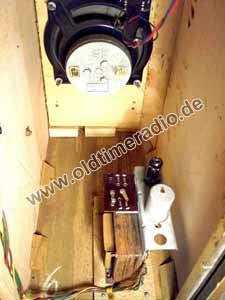

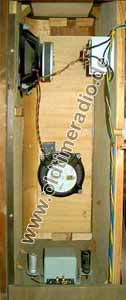

Lautsprecher: eine aufeinander abgestimmte Vierer-Kombination permanent-dynamischer Breitbandlautsprecher mit 3 verschiedenen Abstrahlrichtungen (3-D-Ton)
Empfangsprinzip: Superhet
Anzahl Kreise: 6 AM, 9 FM

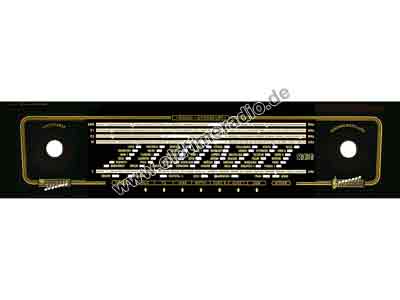

Wellenbereiche: LW (145 ... 300 kHz), MW (515 ... 1630 kHz), KW 1 (12 ... 24 MHz), KW 2 (6 ... 12 MHz), UKW (87 ... 100 MHz)
ZF: 468 kHz / 10,7 MHz

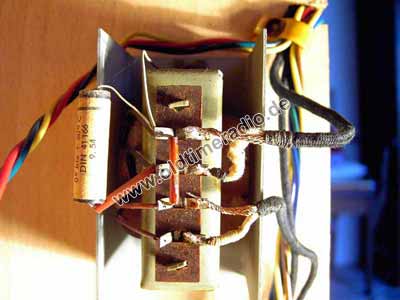

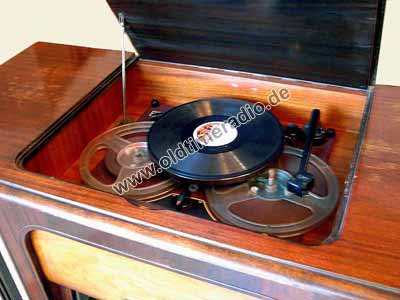

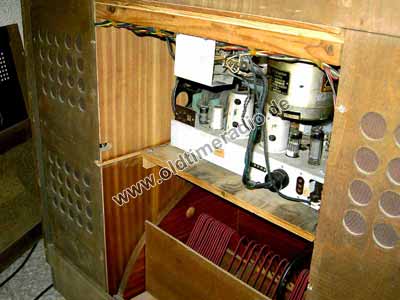

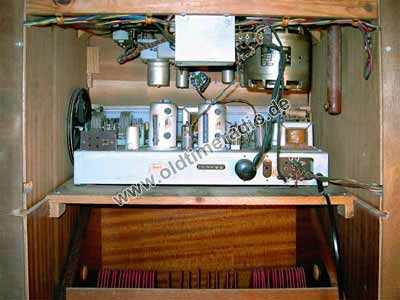

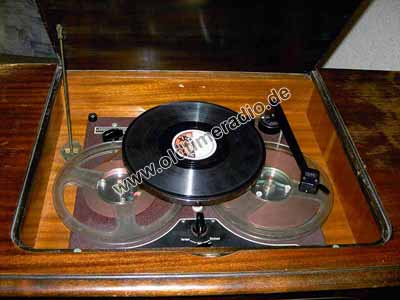

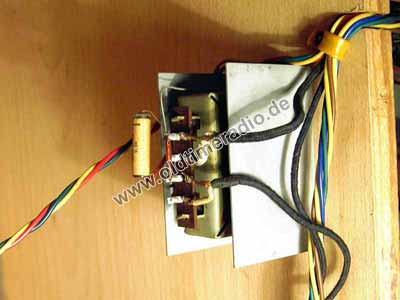

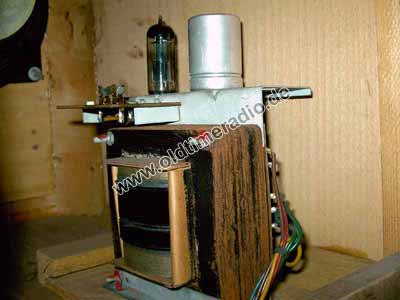

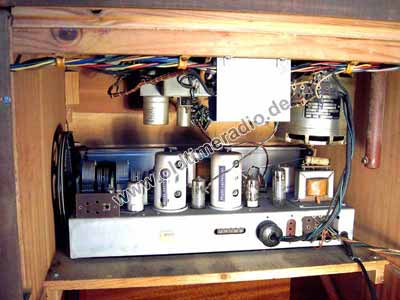

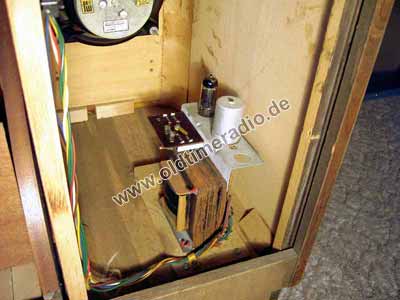

Die Musiktruhe besteht aus einer Kombination von Radio, Tonbandgerät und Plattenspieler. Das eingebaute MTG 25 benutzt hierbei die NF-Stufe des Rundfunkgerätes sowohl für Aufnahme- als auch für Wiedergabezwecke. Der Tonabnehmer des Plattenspielers wird über einen Aufwärtstrafo angepasst. Da das MTG 25 nur für den Betrieb an 220 V ~ geeignet ist wird der Netztrafo des Rundfunkgerätes bei anderen Netzspannungen mit benutzt.
Schaltplan zu diesem Radio
Schaltplan zu diesem Tonbandgerät
