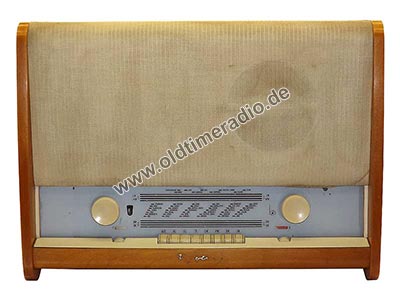

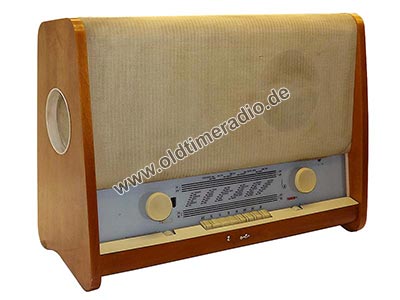

Radio VEB Stern-Radio Berlin
Berolina K     8 E 171
Hersteller:   VEB Stern-Radio Berlin


Baujahr: 1957
B x H x T (mm): 695 x 500 x 290
Gewicht (kg): 19,0

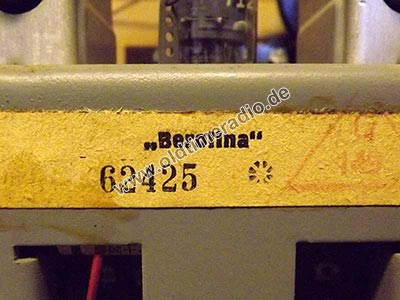

Gerätenummer: 62425
Originalpreis: 690,00 DM
Sammlerpreis: 85,00 €
Spannungsversorgung: Netz 110, 127, 220, 240 Volt ~
Gehäuse: Holz
Röhren: 8: EABC 80, EBF 80, ECC 85, ECH 81, EF 89, EL 84, EM 80, EZ 80
Lautsprecher: Permanentdynamisch: 1 x L 2153 PB, 2 x P 130-34
Empfangsprinzip: Superhet
Anzahl Kreise: 6 AM, 11 FM
Wellenbereiche: L, M, K, U
ZF: 473 kHz, 10,7 Mz

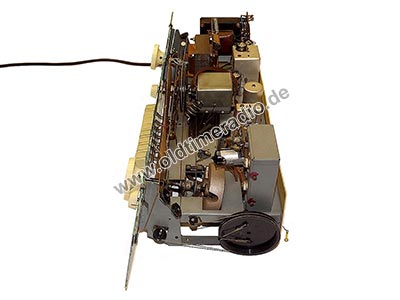

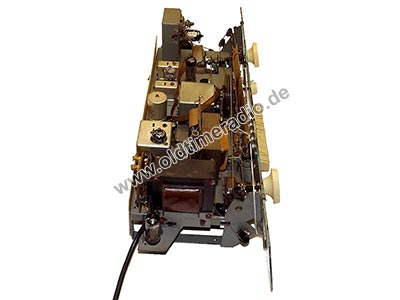

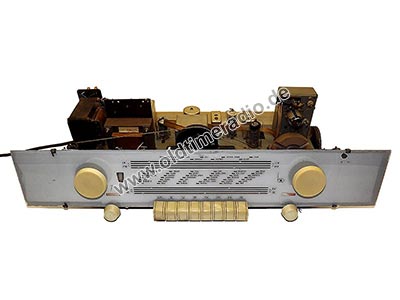

Mit 3-D-Klang. Das K in der Typenbezeichnung bedeutet „Kunstschulgehäuse", da diese Gehäusevariante als Studienarbeit von Horst Giese unter Anleitung von Rudi Högner an der Hochschule für bildende und angewandte Kunst Berlin entworfen wurde. Das Radio wurde mit dem Designpreis 1956 ausgezeichnet. Durch einen Duplexantrieb bewegen sich alternativ die unterschiedlichen Seilantriebe (AM/FM) zur Abstimmung einschließlich der Skalenzeiger.

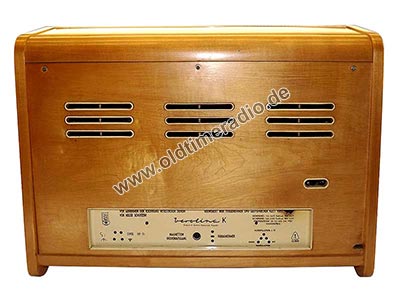

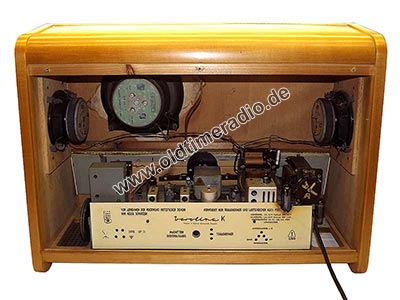

Leider ist der Abstand der Lautsprecherröhre (EL 84) zur Plasterückwand so gering dass die Plaste stellenweise verbrannte.
Als Standardbauteil ist ein UKW-Tuner eingebaut.
Schaltplan zu diesem Radio
