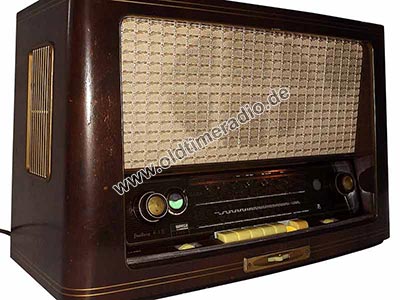

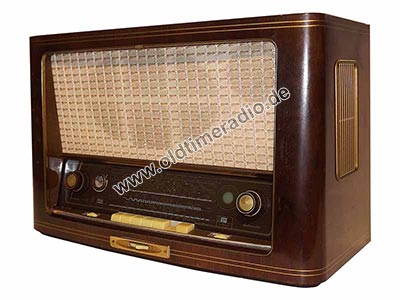

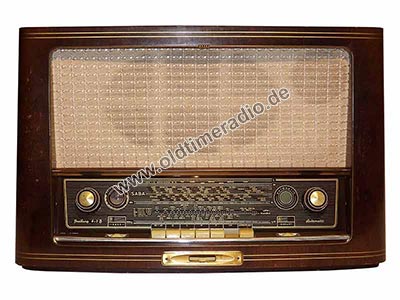

Radio SABA Radio Werke
Freiburg Automatic 6-3 D
Hersteller:   SABA Radio Werke


Baujahr: 1955
B x H x T (mm): 683 x 432 x 315
Gewicht (kg): 18,0

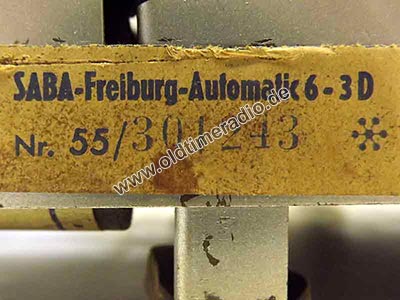

Gerätenummer: 55 / 301243
Originalpreis: 679,00 DM
Spannungsversorgung: 110, 125, 150, 220, 240 V ~
Gehäuse: Holz
Röhren: 12: EABC 80, EB 91, EBF 80, 2 x EC 92, ECC 83, ECH 81, ECL 80, EF 89, 2 x EL 84, EM 71
Lautsprecher: 4: 1670 DU 15, 2 x 1672 CU 40, 1675 U 35
Empfangsprinzip: Superhet
Anzahl Kreise: AM: 10, FM: 13
Wellenbereiche: LW (140 ... 360 kHz), MW (510 ... 1640 kHz), KW (5,88 ... 18,9 MHz), UKW (87 ... 100 MHz)
ZF: AM: 472 kHz, FM: 10,7 MHz

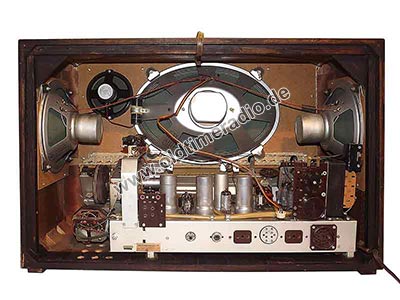

Der "3-D-Klang" wird durch eine Kombination von 4 permanentdynamischen Lautsprechern mit 10 W Ausgangsleistung erzeugt und verdient noch nach 60 Jahren höchsten Respekt.
Neben dem Fernsteuerungsanschluss und der Steckdose für externe Geräte gibt es folgende Anschlüsse: externer Lautsprecher 5 Ω, Tonabnehmer oder Tonbandgerät Wiedergabe (3-polig, Mitte flach), Tonbandgerät Aufnahme, (Diodenausgag) (Klinkenbuchse). Und natürlich Antenne/Erde.

Besonderheiten:

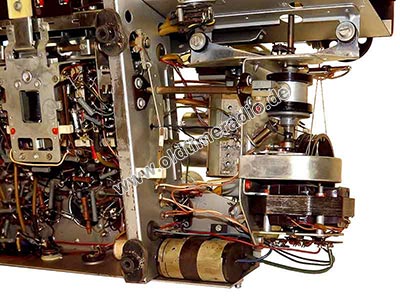

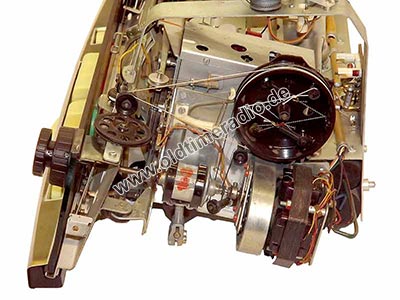

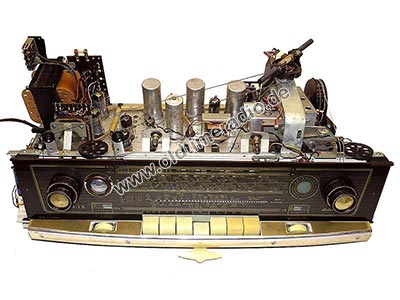

Motorischer Sendersuchlauf mit automatischer Scharfabstimmung auf allen Wellenbereichen durch SABA-Motorelektronic.
Anschluss Fernsteuerung für Sendersuchlauf, Stummschaltung, motorische Lautstärkeregelung und Ein- Ausschaltung.

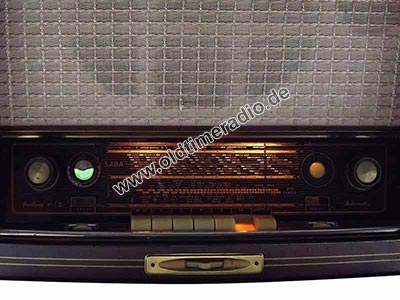

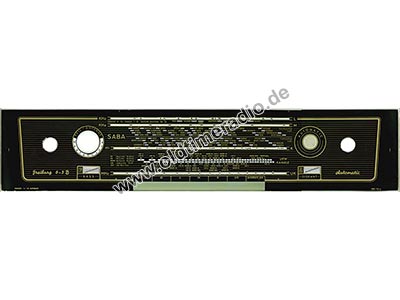

Beleuchtete Wellenschalter-Klaviatur, die aktive Taste leuchtet jeweils.
Das Radio verfügt über eine Messbuchsenfassung (Miniaturröhrenfassung).

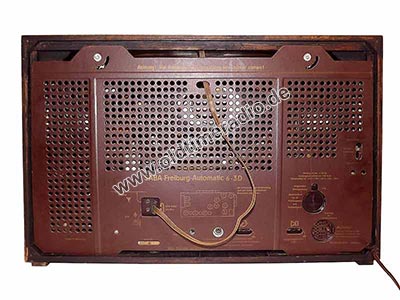

An der Rückseite befindet sich eine Steckdose für externe Geräte, welche durch den Netzschalters des Radios geschalten wird. Kinderschutz ist vorhanden.
