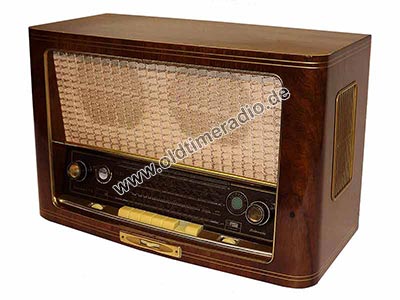

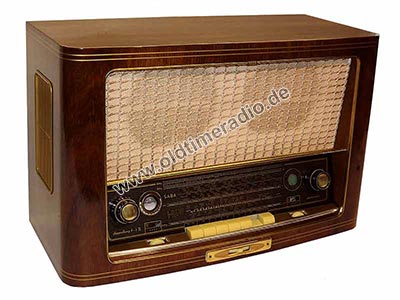

Radio SABA Radio Werke
Meersburg Automatic 6-3 D
Hersteller:   SABA Radio Werke


Baujahr: 1955
B x H x T (mm): 652 x 418 x 308
Gewicht (kg): 16,0

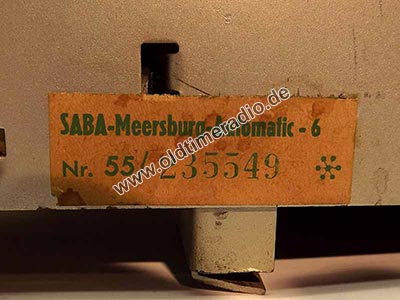

Gerätenummer: 55 / 235549
Originalpreis: 549,00 DM
Spannungsversorgung: 125, 150, 220 V ~
Gehäuse: Holz
Röhren: 10: 2 x EABC 80, 2 x EC 92, ECH 81, ECL 80, 2 x EF 89, EL 84, EM 71
Lautsprecher: 4: 1678 CU 10, 1678 CU 15, 2 x 5298 U 8
Empfangsprinzip: Superhet
Anzahl Kreise: 11 AM / 14 FM

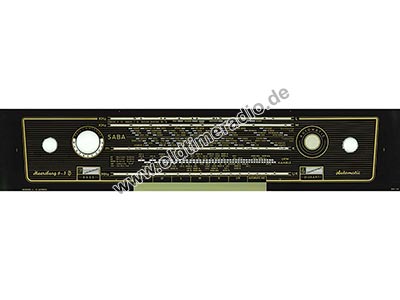

Wellenbereiche: LW (140 ... 360 kHz), MW (510 ... 1640 kHz), KW (5,88 ... 8,9 MHz), UKW (87 ... 100 MHz)
ZF: AM: 472 kHz, FM: 10,7 MHz

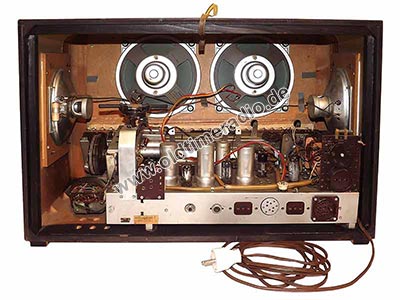

Der "3-D-Klang" wird durch eine Kombination von 4 permanentdynamischen Lautsprechern mit 4 W Ausgangsleistung erzeugt und verdient noch nach 60 Jahren höchsten Respekt.
Neben dem Fernsteuerungsanschluss und der Steckdose für externe Geräte gibt es folgende Anschlüsse: externer Lautsprecher 5 Ω, Tonabnehmer oder Tonbandgerät Wiedergabe (3-polig, Mitte flach), Tonbandgerät Aufnahme, (Diodenausgag) (Klinkenbuchse). Und natürlich Antenne/Erde.

Besonderheiten:

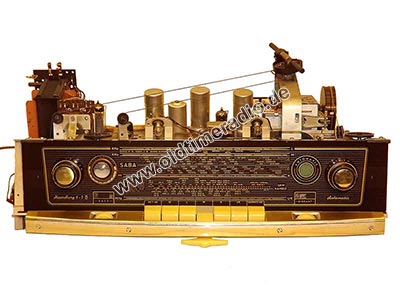

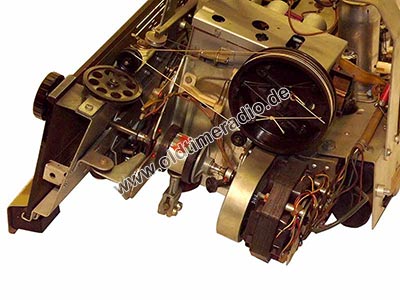

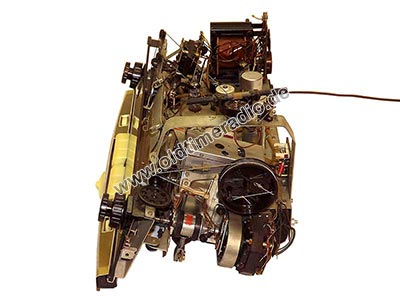

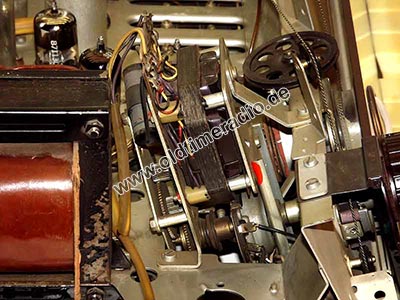

Motorischer Sendersuchlauf mit automatischer Scharfabstimmung auf allen Wellenbereichen durch SABA-Motorelektronic.
Anschluss Fernsteuerung für Sendersuchlauf, Stummschaltung, motorische Lautstärkeregelung und Ein- Ausschaltung.

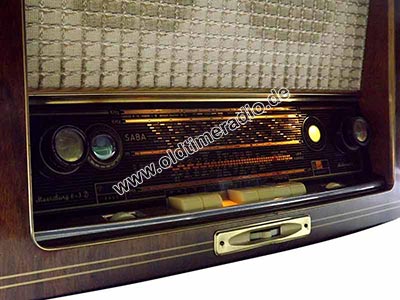

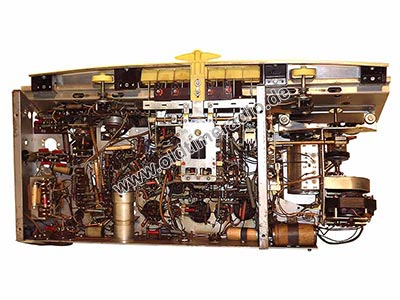

Beleuchtete Wellenschalter-Klaviatur, die aktive Taste leuchtet jeweils.
Das Radio verfügt über eine Messbuchsenfassung (Miniaturröhrenfassung).

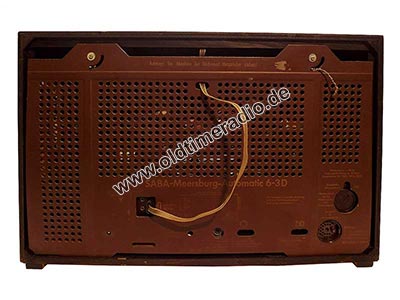

An der Rückseite befindet sich eine Steckdose für externe Geräte, welche durch den Netzschalter des Radios geschalten wird. Kinderschutz ist vorhanden.
