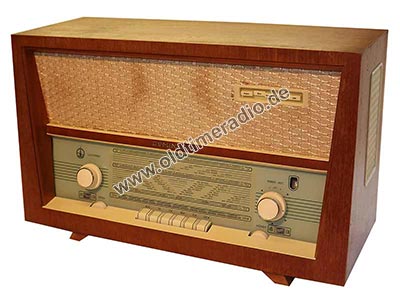

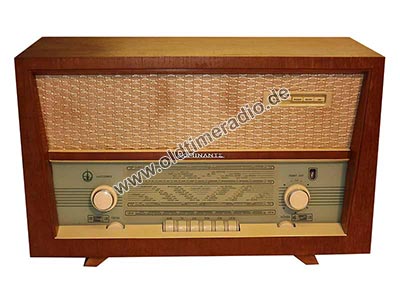

Radio VEB Funkwerk Dresden
Dominante     W 102
Hersteller:   VEB Funkwerk Dresden


Baujahr: 1962
B x H x T (mm): 670 x 420 x 280
Gewicht (kg): 17,0
Gerätenummer: 26062
Originalpreis: 625,00 DM
Spannungsversorgung: Netz 110, 127, 220, 240 V ~
Gehäuse: Holz
Röhren: 8: ECC 85, ECH 81, 2 x EF 89, EM 80, EABC 80, EL 84, EZ 80
Lautsprecher: 3: L 2659 PBO, 2 x LP 554
Empfangsprinzip: Superhet
Anzahl Kreise: AM: 8, FM: 12

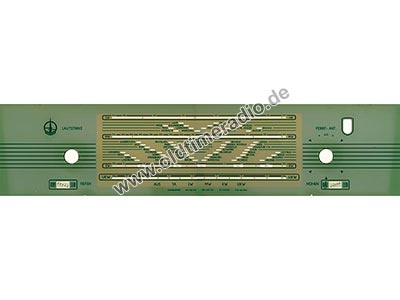

Wellenbereiche: LW (145 ... 350 kHz), MW (515 ... 1620 kHz), KW (5,6 ... 17,3 MHz), UKW (87,5 ... 100 MHz)
ZF: AM: 453 kHz, FM: 10,7 MHz
Es handelt sich um einen Nachfolger der "Dominante W 101". Das Gerät hat 5 Klangregister und eine drehbare Ferritantenne.

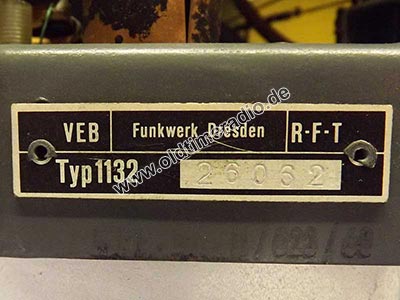

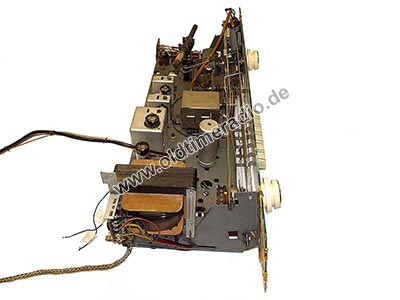

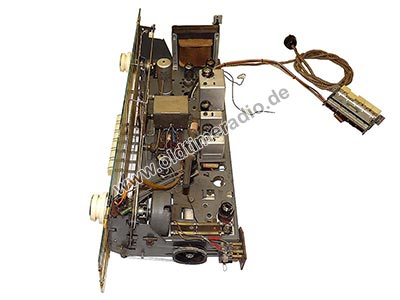

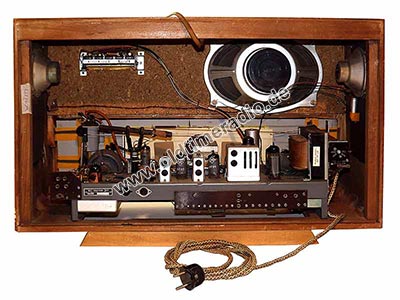

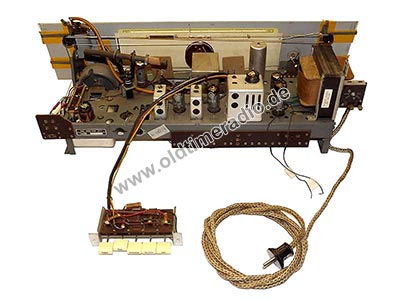

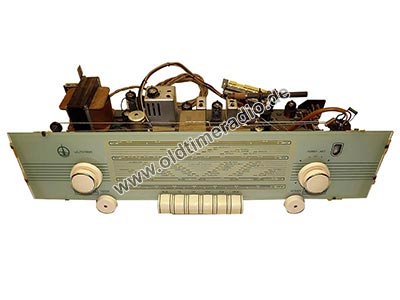

Das Chassis trägt die Bezeichnung "Typ 1132", gegenüber der W 101 jedoch mit veränderter Bestückung (z.B. gekapselter Drehko, andere Seilführung). Nur ein Augangsübertrager, die Hochtonlautsprecher werden über einen Elko angekoppelt.

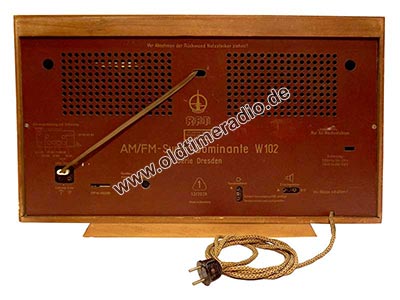

Beim W 102 ist, im Gegensatz zum W 101, das Gehäuse oben und an den Seiten zurückgesetzt. Hier wurde eine zusätzliche Holzleiste eingeklebt.
Als Standardbaugruppen sind ein UKW-Tuner und ein Ratiodetektor eingebaut.
Schaltplan zu diesem Modell
