zusammengetragen von: Jürgen Tiedmann

Radio (Chassis-Einbaugerät) VEB Stern-Radio Staßfurt
Stassfurt 8 E 156-I
Hersteller:   VEB Stern-Radio Staßfurt


Baujahr: 1960
B x H x T (mm): 490 x 182 x 265
Gewicht (kg): ca. 6,0

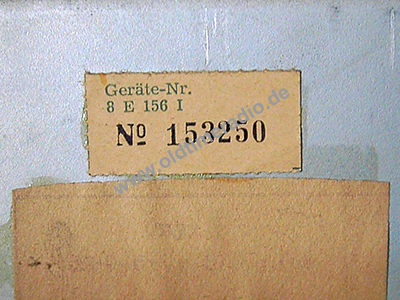

Gerätenummer: 153250
Originalpreis: unbekannt
Spannungsversorgung: Netz 110, 127, 220, 240 V ~
Gehäuse: ohne
Röhren: 8: EABC 80, 2 x EC 92, ECH 81, EF 89, EL 84, EM 80, EZ 80
Lautsprecher: 2 x L 2158 PB
Empfangsprinzip: Superhet
Anzahl Kreise: 6 AM, 9 FM
Wellenbereiche: LW (145 ... 300 kHz), MW (515 ... 1630 kHz), KW (6 ... 12 MHz), UKW (87 ... 100 MHz)
ZF: 468 kHz, 6,7 MHz
7 Tasten mit UKW-Ferntaste, 3-Tasten-Klangregister sitzt oberhalb Skala. ZF-Stufen ähnlich Saba-ZF-Kompressor mit 6,7 MHz.

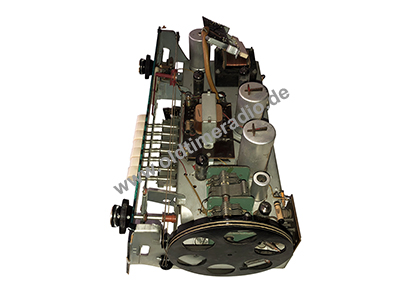

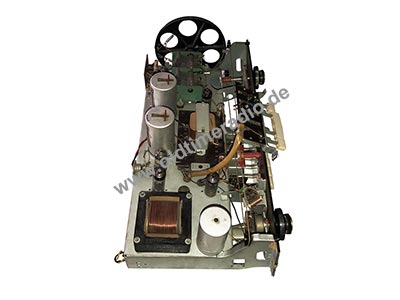

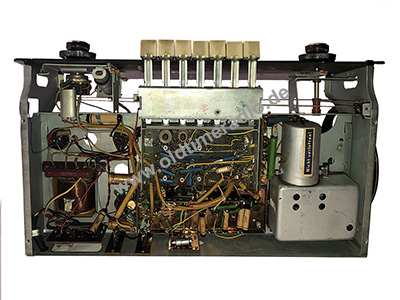

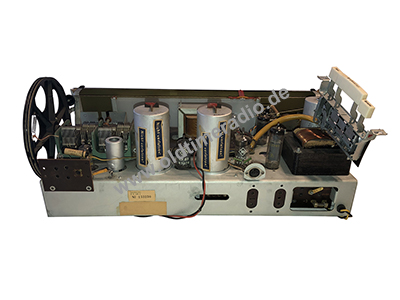

Das Gerät hat einen klassischen Chassisaufbau (keine Leiterplatten).
Dieses Radiochassis befindet sich beispielsweise im Fernseh-Musikschrank FSR 4303 (M) der gleichen Firma.
Dort wird die NF-Stufe vom Tonbandgerät BG 20/5 sowohl für Aufnahme- als auch für Wiedergabezwecke genutzt, einschließlich der Tonblende.
Schaltplan zu diesem Radio
Letzte Änderung dieser Seite: 09.09.2022
