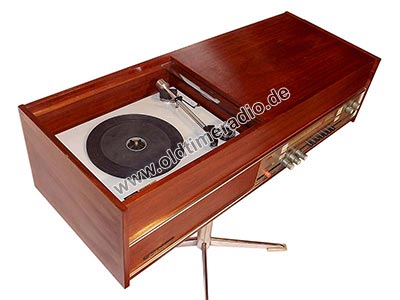

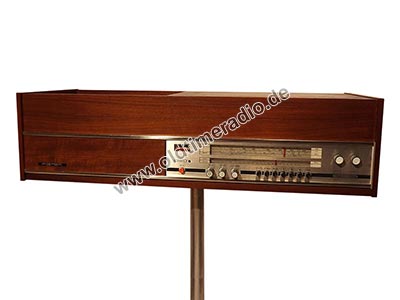

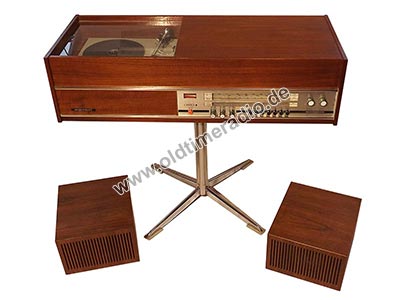

Radio mit Plattenspieler Peter Tonmöbel KG Plauen

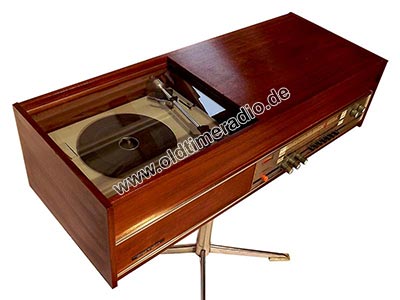

Musiktruhe     LORD (TRANSSTEREO)
Hersteller:   Peter Tonmöbel KG Plauen


Baujahr: 1970
B x H x T (mm): 933 x 735 x 387
Gewicht (kg): 25,0

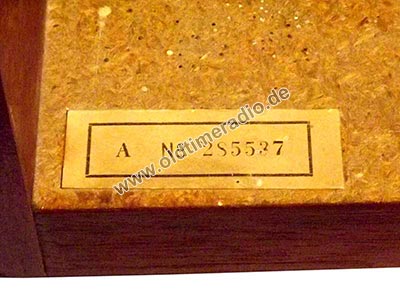

Gerätenummer: 285537
Originalpreis: 1.200,00 M ?
Spannungsversorgung: 220 V ~
Gehäuse: Holz
Transistoren: 26: 2 x GC 116 c, 4 x GC 117 d, 2 x GC 121 c, GF 126, 3 x GF 130, GF 131, GF 146, GF 181, 2 x GD 160 B, 4 x GD 170 B, SC 205, 2 x SC 206, SS 200, SS 216

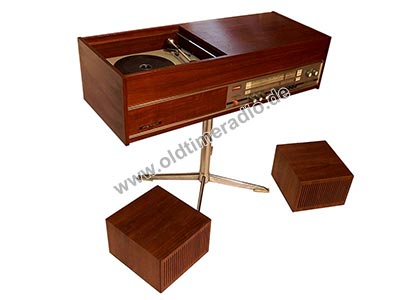

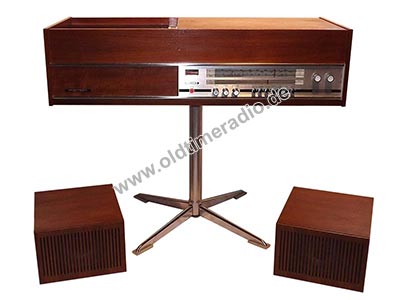

Lautsprecher: extern
Nadelsystem: KS 22
Empfangsprinzip: Superhet
Anzahl Kreise: AM: 7, FM: 11
Wellenbereiche: LW (150 ... 285 kHz), MW (520 ... 1605 kHz), KW (8,9 ... 7,35 MHz), UKW (87,5 ... 100 Mhz)
ZF: AM: 455 kHz, FM: 10,7 MHz
Diese Musiktruhe ist wahrscheinlich die einzige Erhaltene ihrer Art.

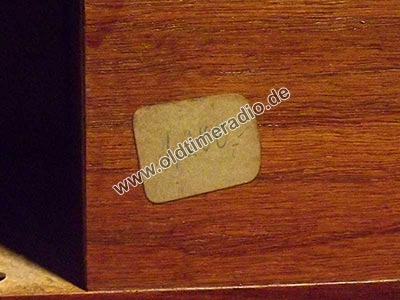

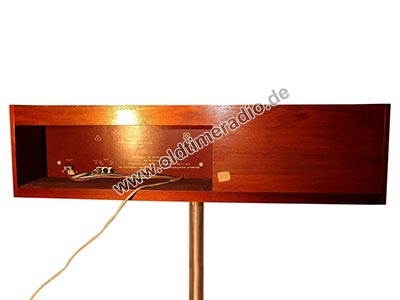

Der Originalpreis ist nicht gesichert, es befindet sich an der Rückfront lediglich ein aufgeklebter, handgeschriebener Zettel mit diesem Preis.
Sie ist bestückt mit den Chassis-Einbaugeräten Transstereo 2401.00-07 und Ziphona PERFEKT 006.
Schaltplan zu diesem Modell (Transstereo 2401.03)
