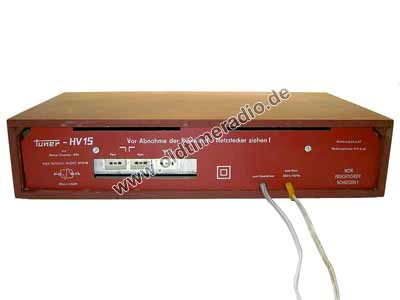

Tuner PGH Fernseh-Radio Berlin
Tuner     HV 15
Hersteller:   PGH Fernseh-Radio Berlin

Baujahr: 1972
B x H x T (mm): 430 x 95 x 255
Gewicht (kg): 3,6
Gerätenummer: 288354
Originalpreis: 620,00 M
Spannungsversorgung: Netz 220 V ~
Gehäuse: Holz
Transistoren: 14: GF 131, GF 146, GF 181, 4 x GT 322 A, GT 322 B, MGT 108 B, SFT 322, 3 x SC 206, SS 216
Empfangsprinzip: Superhet
Anzahl Kreise: 7 AM, 14 FM
Wellenbereiche: LW (150 ... 290 kHz), MW (520 ... 1620 kHz), KW (5,9 ... 7,4 MHz), UKW (87,5 ... 100 MHz)
ZF: 460 kHz / 10,7 MHz

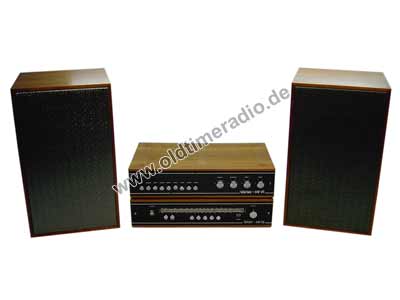

Zubehör: NF-Verstärker stereo HV 15
Grundlage ist das Einbauchassis "Rema Tuner 830", das Gehäuse ist äußerlich an den Verstärker stereo HV 15 angepasst.
Schaltplan zu diesem Radio
