zusammengetragen von: Jürgen Tiedmann
| Baujahr: |
1972 |
|
| B x H x T (mm): |
410 x 76 x 235 |
| Gewicht (kg): |
2,1 |

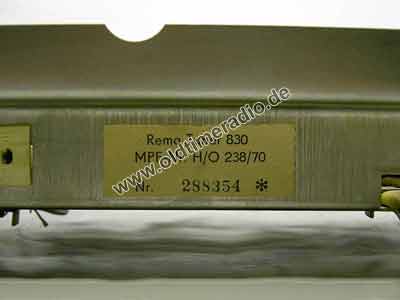

| Gerätenummer: |
288354 |
| Originalpreis: |
unbekannt |
| Spannungsversorgung: |
Netz 220 V ~ |
| Gehäuse: |
ohne |
| Transistoren: |
14: GF 131, GF 146, GF 181, 4 x GT 322 A, GT 322 B, MGT 108 B, SFT 322, 3 x SC 206, SS 216 |
| Empfangsprinzip: |
Superhet |
| Anzahl Kreise: |
7 AM, 14 FM |
| Wellenbereiche: |
LW (150 ... 290 kHz), MW (520 ... 1620 kHz), KW (5,9 ... 7,4 MHz), UKW (87,5 ... 100 MHz) |
| ZF: |
460 kHz / 10,7 MHz |
|

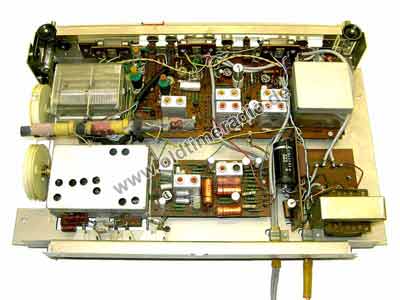

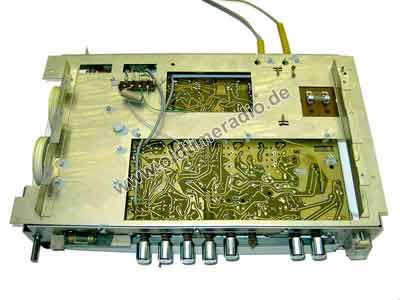

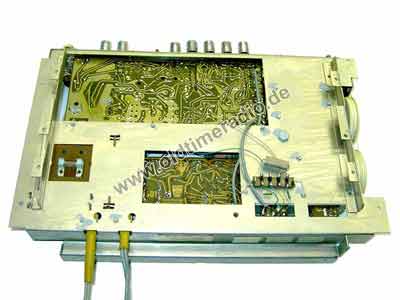

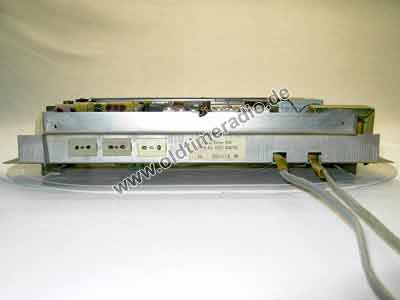

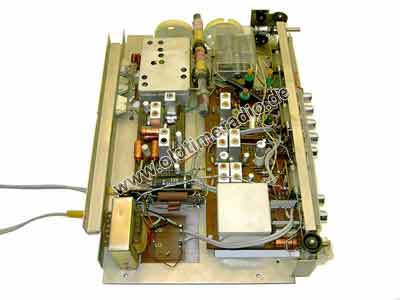

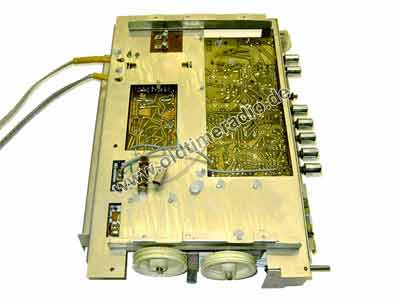

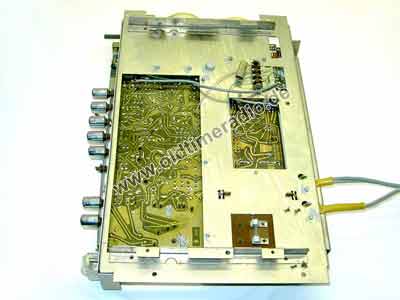

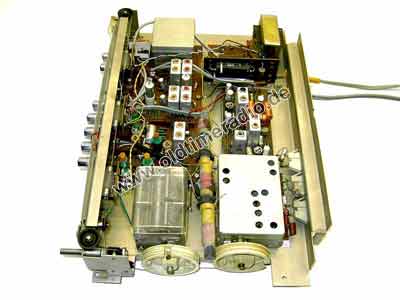

Dieses Einbauchassis ist im Modell Tuner HV 15 von Fe-Ra eingebaut. Es trägt den Stereodekoder SD 1 der PGH Tonfunk Ermsleben.
|
| Schaltplan zu diesem Radio |
 |
|
|
|
