zusammengetragen von: Jürgen Tiedmann
Baujahr: 1981
B x H x T (mm): 600 x 140 x 300
Gewicht (kg): 11,5

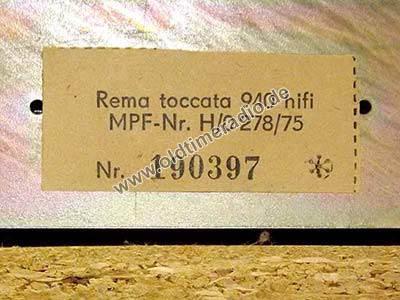

Gerätenummer: 190397
Originalpreis: 2.440,00 M
Spannungsversorgung: Netz 220 V ~
Gehäuse: Holz
Transistoren: 65: 2 x BD 137, 2 x BD 138, 7 x KT 326, 4 x KT 802, 9 x SC 206, 6 x SC 207, SC 236, 10 x SC 239, 2 x SF 126, 3 x SF127, 3 x SF 215, SF 225, 2 x SF 235, SF 245, 10 x SS 216
Integrierte Schaltkreise: 5: A 109 D, A 220 D, A 244 D, A 281 D, U 700 D
Empfangsprinzip: Superhet
Anzahl Kreise: 9 (+ 2 Hilfskreise) AM, 16 (+ 9 Hilskreise) FM
Wellenbereiche: LW (150 ... 290 kHz), MW (510 ... 1.620 kHz), KW (5,9 ... 7,4 MHz), UKW (87,5 ... 104 MHz)
ZF: 455 kHz, 10,7 MHz
Zubehör: Rema HiFi Kompaktbox
Das Gerät ist voll transistorisiert. Das Gerät ist bestückt mit einem Stereodekoder vom Typ SD 2.3 und einem UKW-Tuner Typ 6.
Schaltplan zu diesem Radio
