Elektronenröhre
Loewe-Audion GmbH

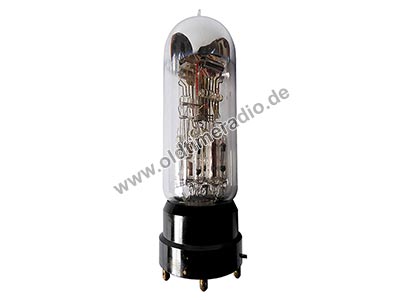

Mehrfachröhre     3 N.F.
Hersteller:   Loewe-Audion GmbH


Baujahr: 1926

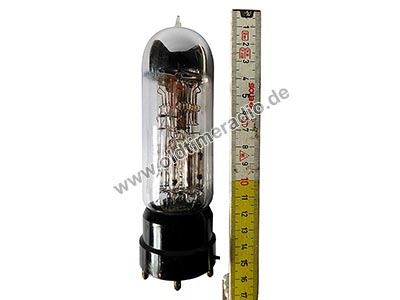

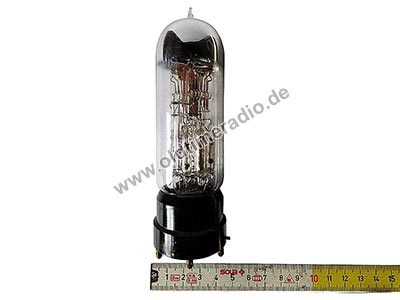

B x H x T (mm): 45 (Rohr) x 145 x 50 (Sockel)
Gewicht (kg): 0,121
Gerätenummer: 134/64
Originalpreis: 17,50 RM für die Röhre
7,75 RM Lizenzgebühren
2,20 RM Fassung
Spannungsversorgung: Uf 4 Volt / If 0.3 Ampere / Direkt
Gehäuse: Glas

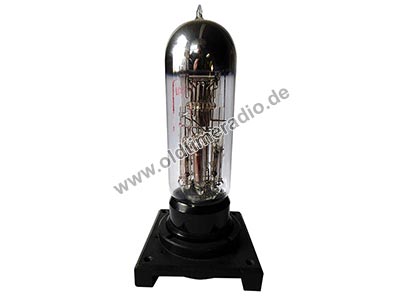

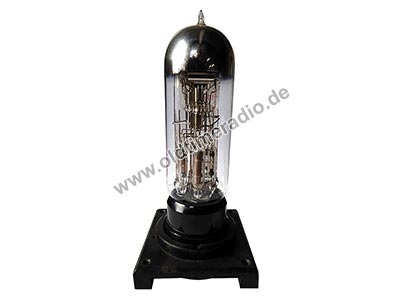

Fassung / Sockel: Loewe Bajonett, 6-Stift

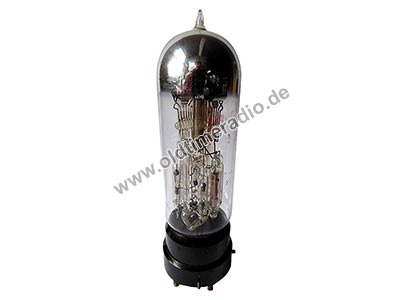

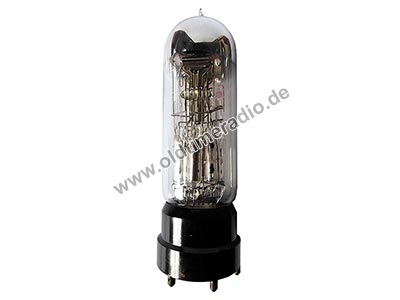

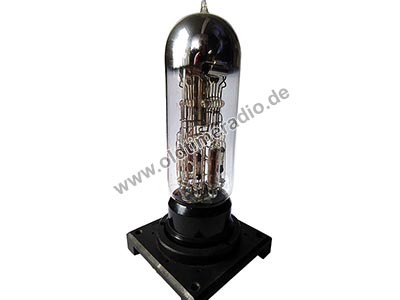

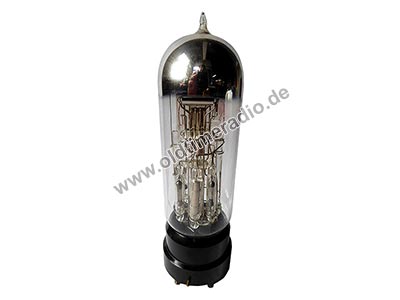

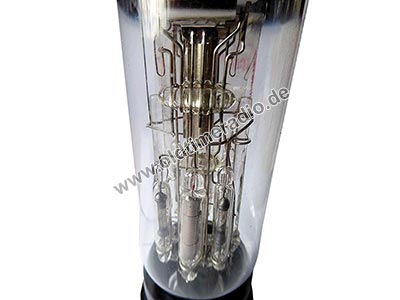

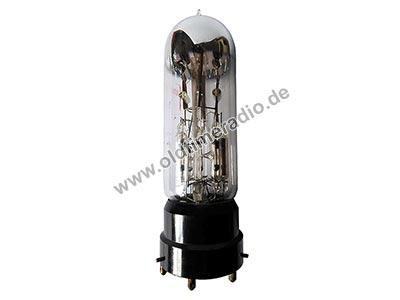

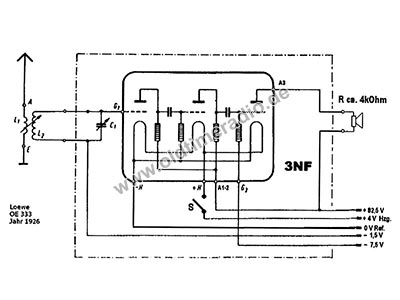

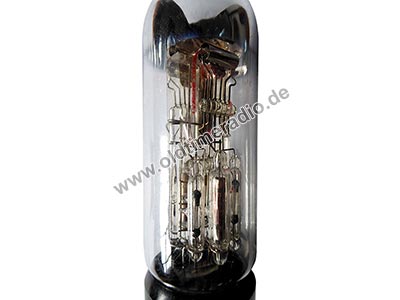

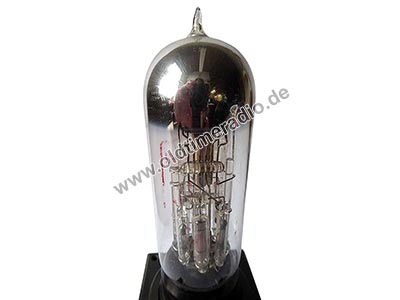

Die Loewe-Mehrfachröhre "3 N.F." enthält drei Röhrensysteme mit den entsprechenden Kopplungselementen. Sie arbeitet ohne Rückkopplung (Anschluss für 1. Anode ist zwar in den Sockel herausgeführt aber nicht angeschlossen - im Bild 14 gut zu sehen) mit Widerstands-Spannungsverstärkung nach v. Ardenne und Heinert. Als Koppelelemente sind "Loewe Vakuum-Hochohmwiderstände" (Type F.Z. 128) und "Loewe Vakuum-Blockkondensatoren" (Type V.C. 100) verwendet.
Die Röhre ist somit eine frühe "integrierte Schaltung" mit allen Bauteilen für ein Radio (außer den frequenzgebenden Elementen wie Drekko(s) und Spulen).
Die Röhrensysteme sind 2 Spannungs-Verstärkerstufen (eine Triode als Richtverstärker, gefolgt von einer NF-Triode) und eine Lautsprecher-Endstufe (Endtriode).
Die Anoden-Batteriespannung darf, je nach Verwendung, zwischen 90 V (Ortsempfang) und 150 V ("große Saal-Lautstärken") variieren. Sie benötigte eine spezielle Fassung.
Die Röhre "3 N.F." gibt es auch als Variante "R.N.F.7.". Einziger Unterschied ist ein zusätzlicher Mittelkontakt im Sockel an dem die 1. Anode angeschlossen ist. Im Gegensatz zur "3 N.F." ist die Röhre "R.N.F.7." für Rückkopplungsschaltungen geeignet.
