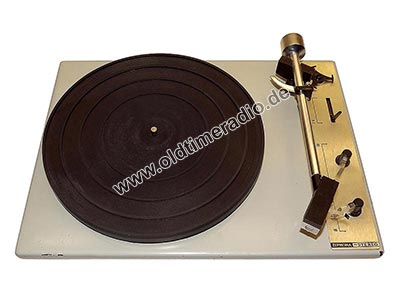

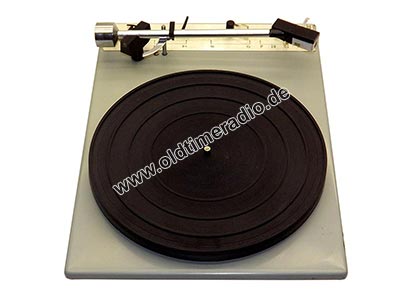

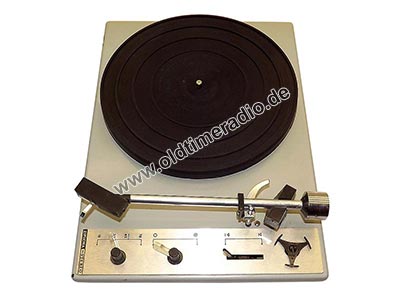

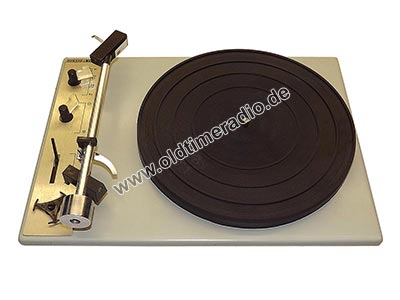

Chassis - Einbaugerät VEB Funkwerk Zittau
Rubin     016/4

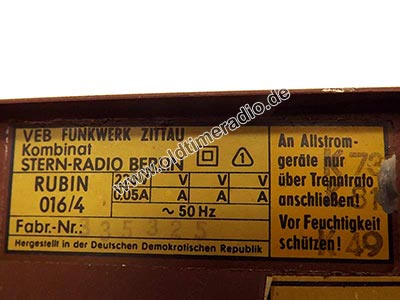

Hersteller:   VEB Funkwerk Zittau


Baujahr: ca. 1971
B x H x T (mm): 370 x 118 x 270
Gewicht (kg): 4,8
Gerätenummer: 335325
Originalpreis: unbekannt

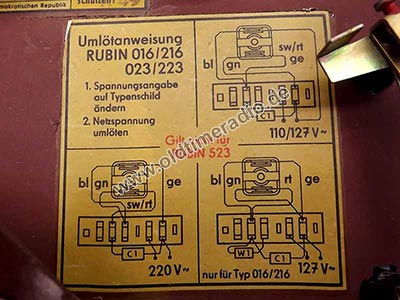

Spannungsversorgung: Netz 220 V ~
Gehäuse: ohne
Integrierte Schaltkreise: UL 1401
Transistoren: 4: 2 x Mп 21 E, 2 x SFT 322
Nadelsystem: MS 16 SD

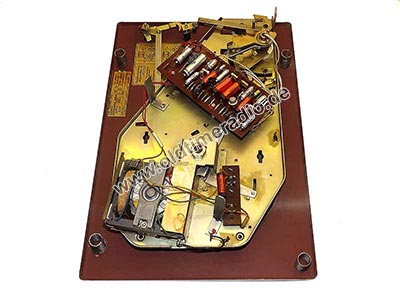

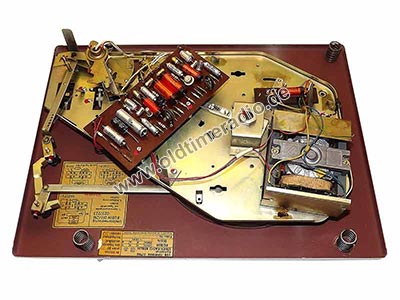

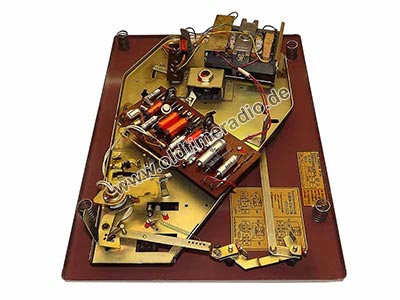

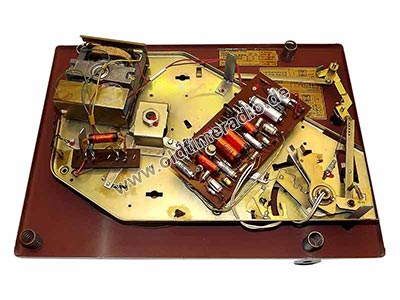

Einbauchassis mit 4 Geschwindigkeiten (16 2/3, 33 1/3, 45,11, 77,92 U/min), magnetischem Stereo-Abtastsystem "MS 16 SD" und Diamantnadel für Stereo- und Mikrorillenschallplatten. Zum Abspielen von Normalrillenplatten (78 U/min) muss das Abtastsystem durch das Abtastsystem "KS 0161 N" ausgewechselt sowie die Auflagekraft verstellt werden. Nachgeschalteter Transistor-Vorverstärker Typ 1501.03-60.00 mit Rumpelfilter und Schneidkennlinienentzerrung.
