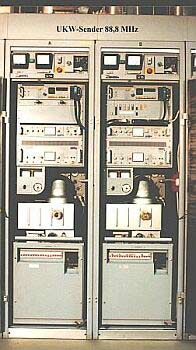

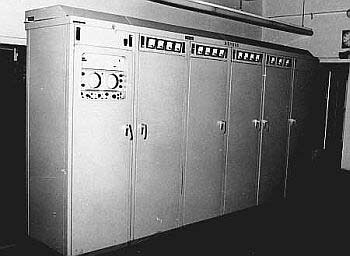

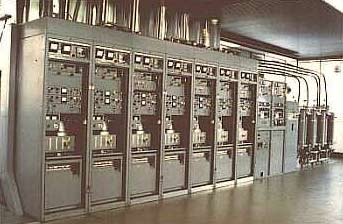

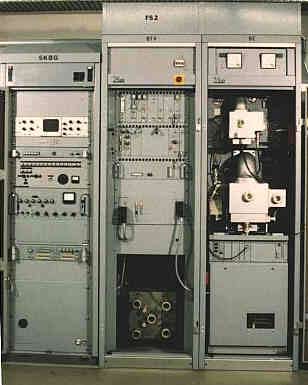

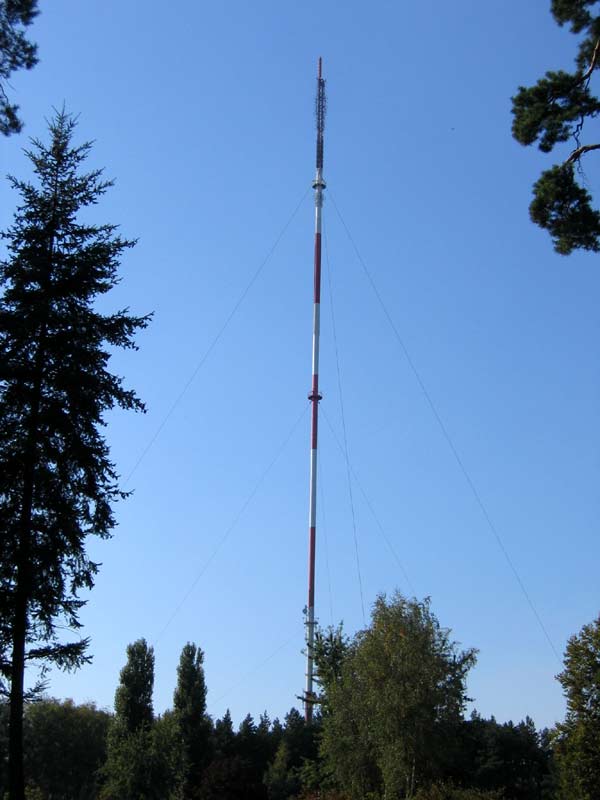

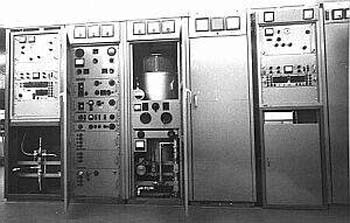

Sender Berlin - Scholzplatz zusammengetragen von: Jürgen Tiedmann Rundfunksender Sendestation / Ort Zeit Band Frequenz Meter Programm Leistung Bemerkungen Berlin Scholzplatz 15.03.1963 bis 1990 ff. UKW 88,8 MHz 3,38 Sender Freies Berlin 1 80 kW Inbetriebnahme Übernahme von Sender Berlin-Witzleben 15.03.1963 bis 1990 ff. UKW 92,4 MHz   Sender Freies Berlin 2 80 kW Übernahme von Sender Berlin-Witzleben 15.03.1963 bis 1990 ff. UKW 96,3 MHz   Sender Freies Berlin 3 80 kW Übernahme von Sender Berlin-Witzleben 09.1973 bis 1990 ff. UKW 98,2 MHz   Sender Freies Berlin 4 (Gastarbeiterprogramm) 8 kW   Fernsehsender Sendestation / Ort Art Zeit Norm Band / Kanal Bild MHz Ton MHz Raster MHz Programm Leistung Bemerkungen Berlin Scholzplatz Fernsehsender 15.05.1963 bis 1972 CCIR VHF III / 07 189,25 194,75 5,5 Deutsches Fernsehen / (SFB) 10 kW Ersatz für Sender Berlin-Witzleben 1972 bis 01.10.1984 CCIR VHF III / 07 189,25 194,75 5,5 Deutsches Fernsehen / (SFB) 50 kW (100 kW)   01.10.1984 bis 1996 CCIR VHF III / 07 189,25 194,75 5,5 Erstes Deutsches Fernsehen / (SFB) (50 kW) 100 kW   1996 bis ff. CCIR VHF III / 07 189,25 194,75 5,5 Das Erste 100 kW Stilllegung des analogen Fernsehens 1963 wurde der Sendemast mit einer Höhe von 230 Metern errichtet. Die UKW- und Fernseh-Sendeantennen baute die Fa. Siemens. Das Sendegebäude wurde so gebaut, dass es wieder leicht demontiert werden konnte da zu dieser Zeit noch geplant war im Norden Berlins einen Fernsehturm zu bauen. Dazu kam es jedoch nicht. Am 15.05.1963 erfolgte die Inbetriebnahme eines 10 kW-Fernsehsenders (Siemens). Siemens 10 kW-Fernsehsender, Baujahr 1963 Quelle: [33] Mai bis Juli 1963 wurden nacheinander der bisherige Fernsehsender und die UKW-Sender für die Hörfunkprogramme SFB 1 bis SFB 3 von der Sendestation Witzleben zum Scholzplatz umgesetzt. Ende Juli 1963 waren die UKW-Sender wieder in Betrieb und im September war auch der umgesetzte Fernsehsender aus dem Jahre 1958 als passive Reserve betriebsbereit. Zur Funkausstellung am 30.August 1963 wird der stereofonische Rundfunk als Regeldienst beim SFB eingeführt. In den folgenden Jahren werden auch die anderen deutschen UKW- Rundfunksender schrittweise auf Stereo umgerüstet. Siemens 10-kW-UKW-Sender, Baujahr 1954, modernisiert 1962 (links ein 300-W-Sender und rechts ein 3-kW-Sender von Telefunken) Quelle: [33] 1965 wurden die Vorstufen der UKW-Sender teilweise erneuert und mit Stereo- Codern ausgerüstet. 1972 wurden drei neue 10 kW-UKW- Doppelsender mit passiver Reserve (SEL-Berlin) in Betrieb genommen. Ein weiterer 10-kW- Sender wird als übergeordnete Reserve installiert. Die neuen Sender sind bis auf die 10-kW-Endstufe volltransistorisiert. Die alten Sender aus Witzleben gehen außer Betrieb. Außerdem wurde die Niederspannungsanlage erneuert. 3 UKW-10-kW-Doppelsender SEL (1972) Quelle: [33]   Detailansicht eines Doppelsenders Quelle: [33] 1973 wurde zur IFA ein neuer 10-kW- Fernseh- Doppelsender (SEL-Berlin) in Betrieb genommen. Dieser Sender arbeitet mit aktiver Endstufenreserve, d.h., der Ausfall einer Endstufe verursacht keine Betriebsunterbrechung, es kommt nur zu einer Leistungshalbierung. Der aus dem Jahre 1958 stammende Siemens-Fernsehsender wird demontiert und verschrottet. Ab September wird auch das Gastarbeiterprogramm SFB 4 vom Scholzplatz gesendet. Zwei, bisher als Vorstufen benutzte, 1-kW-Telefunken-Sender wurden zu einem 1-kW-Doppelsender mit passiver Reserve umgebaut. 1978 wurde ein 5-kW-Fernsehsender, dessen Leistung auf 8-kW erhöht werden konnte in Betrieb genommen. Dieser ersetzte den Siemens-Fernsehsender aus dem Jahre 1963. Fernsehsender SEL mit gemeinsamer Bild-/Tonendstufe 8-kW Quelle: [33] 1979 wird er erste volltransistorisierte UKW-Sender (Rhode & Schwarz München) in Betrieb genommen. Dieser sendet jetzt das "Gastarbeiterprogramm". 1981 wurden die Bild- und Tonvorstufen des SEL-Fernseh-Doppelsenders durch moderne Vorstufen der Fa. Rhode & Schwarz ersetzt. Dadurch war es möglich, zur IFA, erste Stereo-Zweitonsendungen im Fernsehen nach dem 2-Träger-Verfahren zu senden. 1984 wurden die Antennen und das Antennentragwerk erneuert. Die Antennen lieferte die Fa. Rhode & Schwarz.         Quelle: [10], A. Savin Quelle: [33]  Seitenanfang Letzte Änderung dieser Seite: 10.07.2022
