Tuner VEB Stern-Radio Rochlitz/Sa
UKW-Tuner     1151.309-01200
Hersteller:   VEB Stern-Radio Rochlitz/Sa


Baujahr: 1963
B x H x T (mm): 60 x 48 x 95
Gewicht (kg): 0,16
Gerätenummer: ohne
Originalpreis: unbekannt
Spannungsversorgung: extern
Gehäuse: ohne
Transistoren: 2: AF 114, AF 115
Empfangsprinzip: Superhet
Anzahl Kreise: 5 FM
Wellenbereiche: UKW Band II: 87,5 ... 100 MHz
ZF: 10,7 MHz

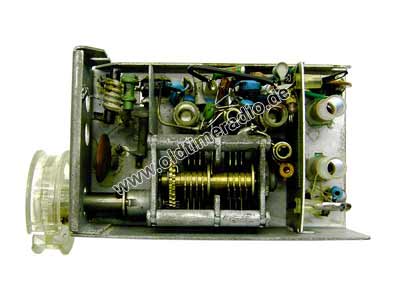

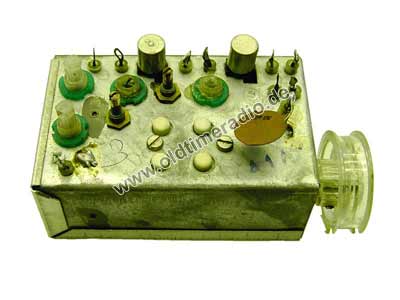

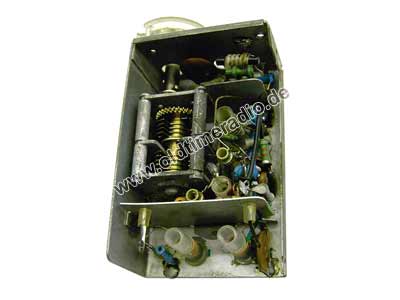

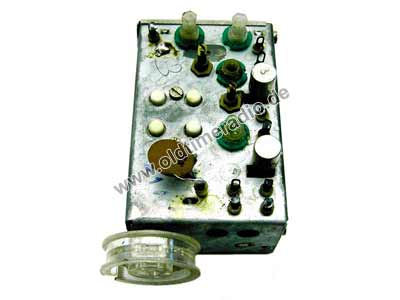

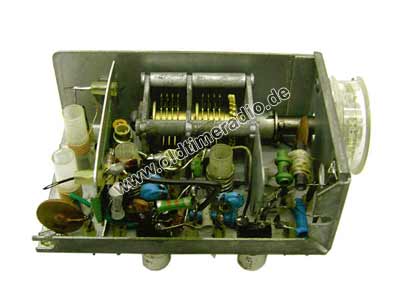

UKW-Mischteil (Tuner) mit 2-fach Drehkondensator-Abstimmung.
Funktion: HF-Vorstufe, selbstschwingende Mischstufe.
Ausgang: ZF, das erste Bandfilter ist Bestandteil des Mischteils.
Eingebaut im "Stern 3".
