Tuner

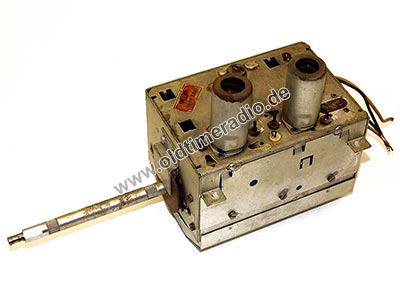

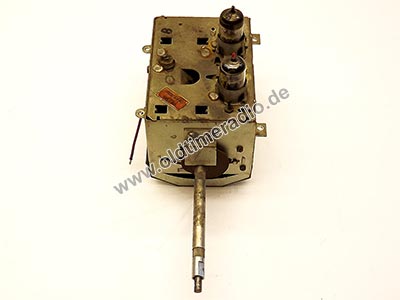

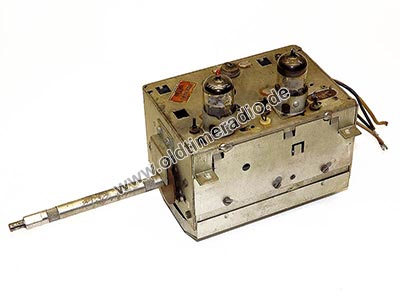

Kaskode-Trommel-Kanalwähler     FE 847.2200
Hersteller: VEB Rafena-Werke "Fernseh- und Nachrichtentechnik Radeberg"
VEB Rafena-Werke Fernseh- und Nachrichtentechnik Radeberg


Baujahr: 1960
B x H x T (mm): 110 x 145 x 260
Gewicht (kg): 1,028

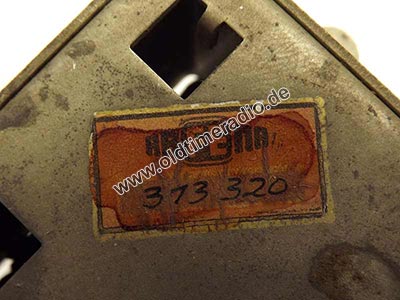

Gerätenummer: 313320
Originalpreis: unbekannt
Spannungsversorgung: extern
Gehäuse: Metall

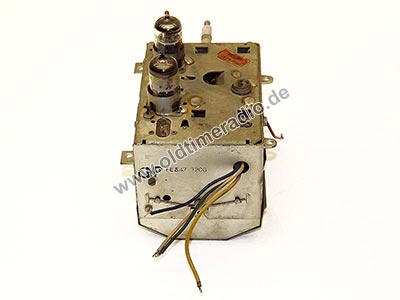

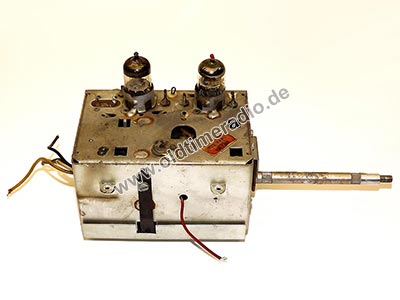

Röhren: 2: PCC 84, PCF 82
Empfangsprinzip: Superhet
Wellenbereiche: VHF Band I und III, Kanal 2 ... 11
ZF: Bild: 38,9 MHz, Ton: 33,4 MHz

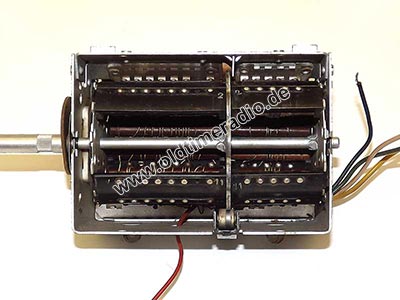

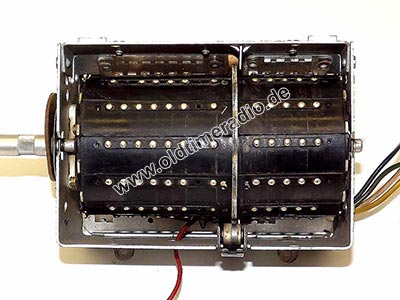

Trommelkanalwähler mit VHF-Tuner. Er gehört zu einer Standard-Typenfamilie und kam bereits im "Sachsenwerk Radeberg" zum Einsatz. Je nach Fernsehertyp konnten die einzelne Segmentsätze umbestückt werden. Diese waren neben der Kanalnummer farbig gekennzeichnet. So war wahlweise Empfang nach OIR (grün), CCIR (weiß) und UKW problemlos möglich. Dieser Kanalwähler trägt weiße Segmentsätze.
Verwendet in den Fernsehern Derby FE 846 A und Patriot FE 847 A.
