LW (745 ... 2.000 m), MW (200 ... 600 m), KW (18,9 ... 51,5 m)
Mit genau geeichter Großflächenskala für alle Wellenbereiche, Sperrkreis, Tonblende, Lichtantenne, Entbrummer und Einrichtung zur Schallplattenübertragung. Neuartige Pentodenröhren. Die Stationsnamen auf der Skala sind farbig gekennzeichnet: Langwelle grün, Mittelwelle weiß, Kurzwelle rot.
Induktive, bei KW kapazitive, Ankopplung der Antenne an den 1. Kreis, der am Gitter der HF-Stufe, einer Fünfpol-Regelröhre (HF-Penthode), liegt. Induktive, bei KW kapazitive, Übertragung der verstärkten HF an das Gitter der 2. Röhre, einer Fünfpol-Schirmröhre, die auf KW als Audion, sonst als Anodengleichrichter arbeitet und mit kapazitiv regelbarer Rückkopplung versehen ist. Drossel-Kondensator-Ankopplung der Fünfpol-Endröhre (Penthode).
Die Lautstärkereglung erfolgt durch Änderung der Gittervorspannung der 1. Röhre.
Die Klangfarbenreglung ist stetig veränderlich durch Kondensator und Regelwiderstand an der Anode der 2. Röhre.
Quelle: [4]

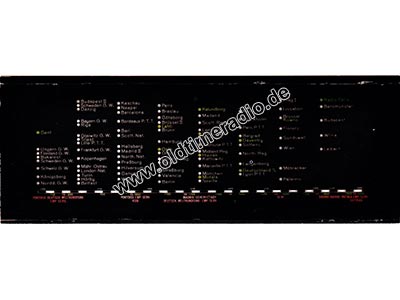

Skala nach Luzerner Wellenplan ab 15.01.1934.
Besonderheiten:
Schräger Skalenzeiger bei senkrecht angeordneter Senderauflistung auf Skala.
