Radio
SAG Elektro-Apparatefabrik Köppelsdorf (EAK)

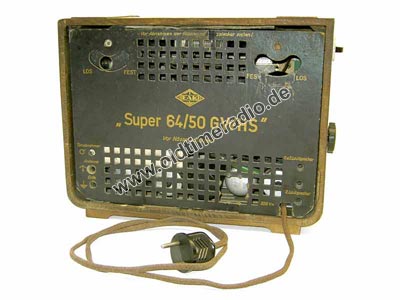

EAK Zwergsuper 64 / 50 GWHS
Hersteller:   SAG Elektro-Apparatefabrik Köppelsdorf (EAK)


Baujahr: 1952
B x H x T (mm): 315 x 215 x 120
Gewicht (kg): 5,0
Gerätenummer: 193516
Originalpreis: 237,00 DM
Spannungsversorgung: Netz 220 V ~ / =
Gehäuse: Holz
Röhren: 3: UCH 11, UBF 11, UEL 51
Lautsprecher: permanentdynamisch
Empfangsprinzip: Superhet
Anzahl Kreise: 6 AM
Wellenbereiche: LW, MW, 4 x KW (25m-, 31m-, 41m-, 49m-Band)
ZF: 473 kHz
Es handelt sich um ein jüngeres Modell aus dem Jahr 1952 mit Röhrenbestückung UEL 51 und etwas veränderter Schaltung. Die ersten Geräte wurden mit UCL 11 ausgeliefert. L-Abstimmung. Eine Wurfantenne ist an der Unterseite des Gerätes aufgewickelt. Nach dem verwendeten Gehäuse heißt das komplette Modell Super 64/50 GWHS (Holz).
Schaltplan 1 zu diesem Radio
Schaltplan 2 zu diesem Radio
Letzte Änderung dieser Seite: 09.08.2022
