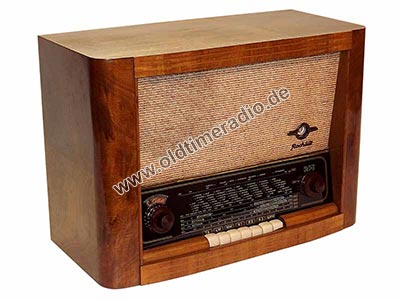

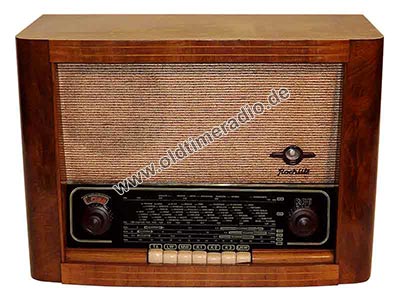

Radio VEB Stern-Radio Rochlitz
Rochlitz 7 E 86
Hersteller:   VEB Stern-Radio Rochlitz

Baujahr: 1954
B x H x T (mm): 540 x 415 x 277
Gewicht (kg): 15,0

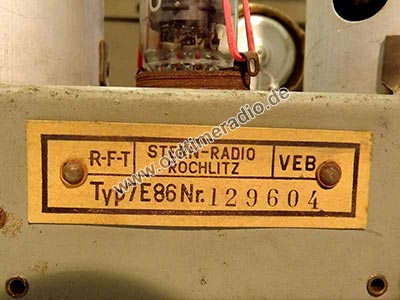

Gerätenummer: 129604
Originalpreis: 672,00 DM
Spannungsversorgung: Netz 110, 127,220, 240 V ~
Gehäuse: Holz
Röhren: 7: 6 E 5, 6 V 6, AZ 11, EABC 80, 2 x ECH 81, EF 85
Lautsprecher: 1 x L 3750 GG (elektrodynamisch)
Empfangsprinzip: Superhet
Anzahl Kreise: AM: 6, FM: 9

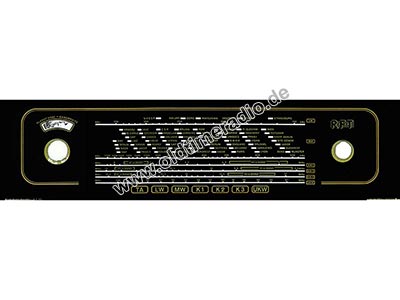

Wellenbereiche: LW (150 ... 300 kHz), MW (520 ... 1700 kHz), KW I (6 ... 8 MHz), KW II (9,5 ... 13 MHz), KW III (15 ... 18,5 MHz), UKW (87 ... 100 MHz)

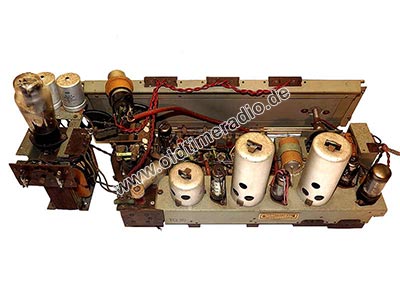

Erwähnenswert ist die Original-Röhrenbestückung mit drei Röhrengenerationen: Röhren mit Stahlröhrensockel, Oktalröhrensochel und Novalröhrensockel.
Diese ist vermutlich auch der Grund für eine weitere Besonderheit dieses Gerätes: bei UKW-Empfang wurde eine weitere Stufe zur NF-Verstärkung hinzugeschalten. Dies realisierte man, indem man das nicht benötigte Triodensystem der ECH 81 des AM-Oszillators als zusätzlichen NF-Vorverstärker bei FM-Empfang nutzte.
Schaltplan zu diesem Radio
