zusammengetragen von: Jürgen Tiedmann
| Baujahr: |
1961 |
|
| B x H x T (mm): |
440 x 290 x 220 |
| Gewicht (kg): |
9,0 |

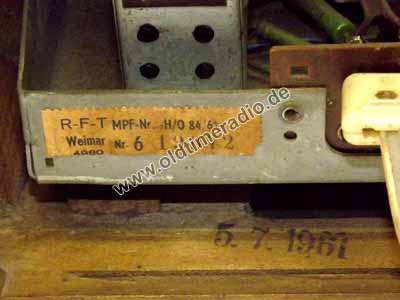

| Gerätenummer: |
34358 / 19972 |
| Originalpreis: |
375,00 DM |
| Spannungsversorgung: |
Netz 110, 127, 220, 240 V ~ |
| Gehäuse: |
Holz |
| Röhren: |
6: ECC 85, ECH 81, EBF 89, EABC 80, EL 84, EZ 80 |
| Lautsprecher: |
Permanentdynamisch 1 x LP 561 BB |
| Empfangsprinzip: |
Superhet |
| Anzahl Kreise: |
6 AM, 10 FM |

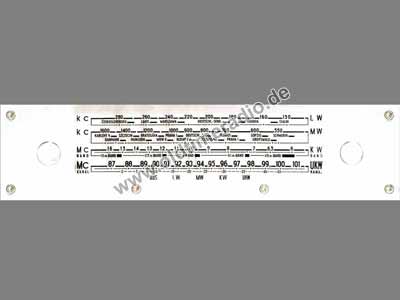

| Wellenbereiche: |
LW, MW, KW, UKW |
| ZF: |
455 kHz, 10,7 MHz |
|

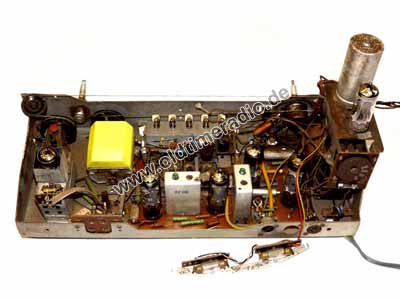

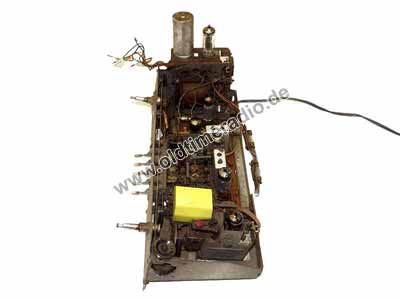

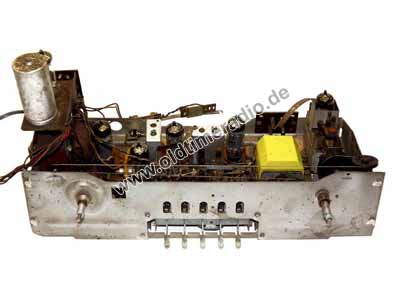

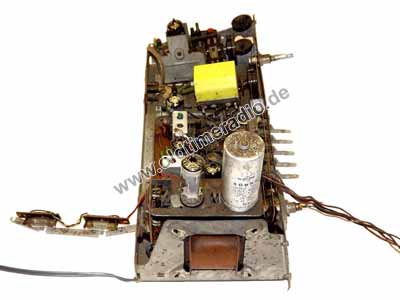

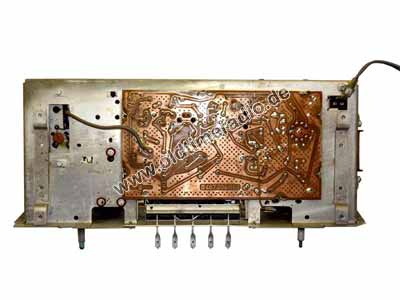

Ein frühes Gerät mit Einheitschassis für unterschiedliche Geräte und gedruckter Schaltung.
Restaurierung und Reparatur an diesem Gerät sind etwas "gewöhnungsbedürftig". Eine Ausbauanleitung für das Chassis gibt es HIER.
AM-Absimmung mit Drehko, UKW-Tuner mit Variometerabstimmung.
|
