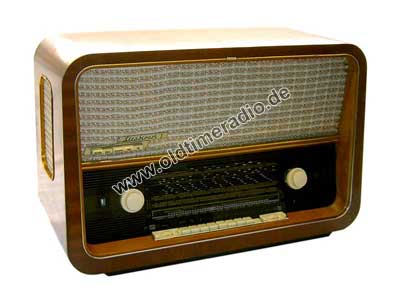

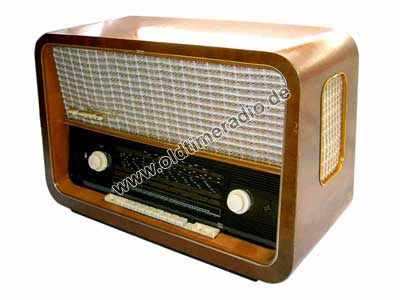

Radio VEB Stern-Radio Rochlitz
Stradivari 3
Hersteller:   VEB Stern-Radio Rochlitz


Baujahr: 1960
B x H x T (mm): 700 x 450 x 310
Gewicht (kg): 26,0
Gerätenummer: 749801
Originalpreis: 810,00 DM
Sammlerpreis: 270,00 €
Spannungsversorgung: Netz 110, 127, 220, 240 V ~
Gehäuse: Holz
Röhren: 11: ECC 85, 2 x EF 89, ECH 81, EM 80, EBF 89, EABC 80, ECC 83, 2 x EL 84, EZ 81
Lautsprecher: 4: 1 x P 540/5, 2 x P 555, 1 x P 551
Empfangsprinzip: Superhet
Anzahl Kreise: 9 AM, 11 FM
Wellenbereiche: LW, MW, 3 x KW, UKW
ZF: 440 kHz, 10,7 MHz

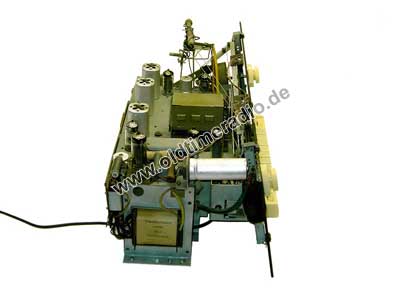

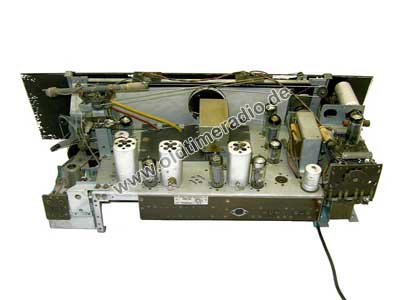

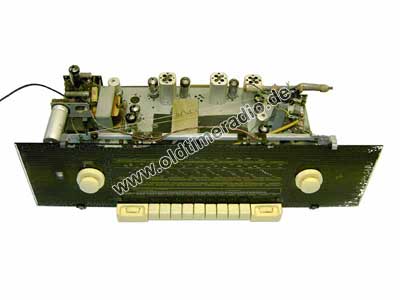

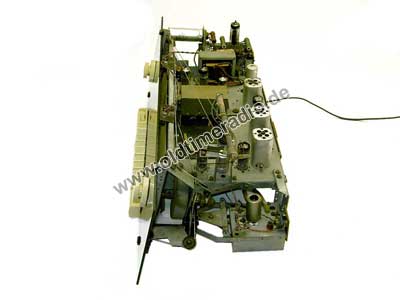

Ein sogenannter Großsuper mit 3 D-Ton. Sehr interessanter Antrieb: durch Betätigung des UKW-Wellenschalters wird über einen zusätzlichen Seilzug mechanisch die AM/FM-Umschaltung betätigt. Dadurch bewegen sich alternativ die unterschiedlichen Seilantriebe zur Abstimmung einschließlich der Skalenzeiger.
Schaltplan zu diesem Radio
