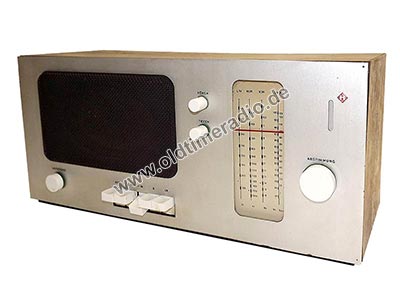

Radio Heli Gerätebau, Hempel KG
RC 1
Hersteller:   Heli Gerätebau, Hempel KG


Baujahr: 1967
B x H x T (mm): 510 x 275 x 210
Gewicht (kg): 7,0

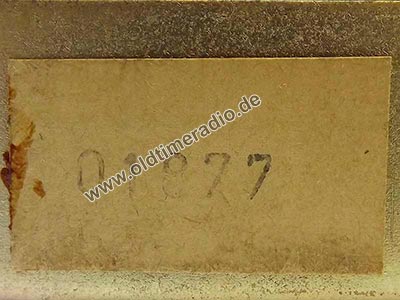

Gerätenummer: 01877
Originalpreis: unbekannt

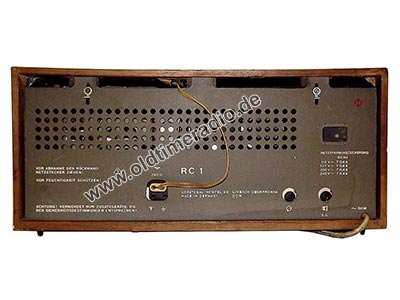

Spannungsversorgung: Netz 110, 127, 220, 240 V ~
Gehäuse: Holz mit Metallfront
Röhren: 7: EABC 80, EAF 801, ECC 85, ECH 81, ECL 86, EM 84, EZ 80
Lautsprecher: 1 x LP 561 BB
Empfangsprinzip: Superhet
Anzahl Kreise: 6 AM, 10 FM
Wellenbereiche: LW (145 ... 290 kHz), MW (510 ... 1.620 kHz), KW (5,8 ... 16,5 MHz), UKW (87 ... 100 MHz Kanal 1-124)
ZF: 455 kHz, 10,7 MHz

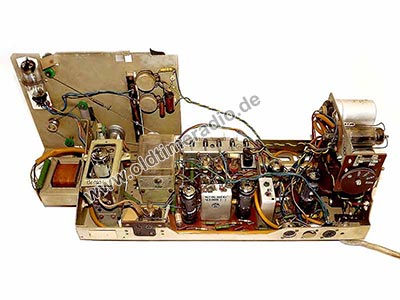

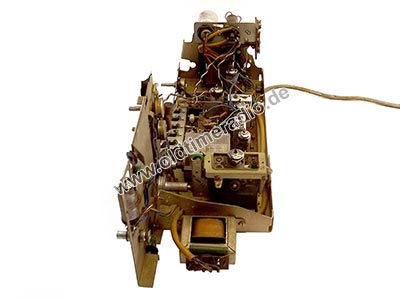

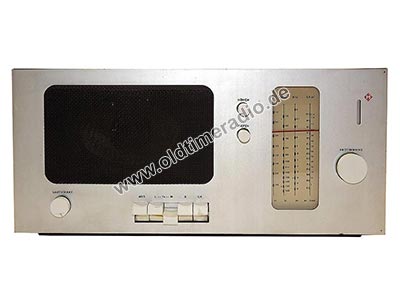

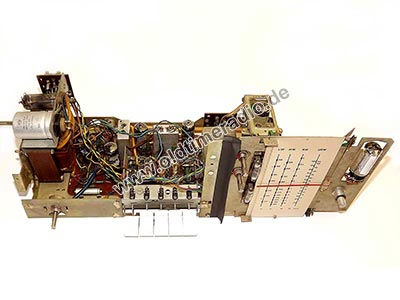

Heli brachte mit diesem Gerät erstmals kein, bis dahin übliches, "Tonmöbel" auf den Markt. Die beiden Formgestalter Karl Clauss Dietel und Lutz Rudolph entwickelten das Gehäuse dieses "technischen Heimgerätes". Das Chassis wurde weitgehend vom "Saalburg 5170" (Stern-Radio Sonneberg) übernommen. Lediglich Klangregelung und NF-Stufe wurden modifiziert. Es wurden ca. 5.000 Geräte über die "Centrum"-Warenhäuser verkauft.
Standardbaugruppe ist der UKW-Tuner 156000 E.
Schaltplan zu diesem Radio
