Radio VEB Stern-Radio Rochlitz

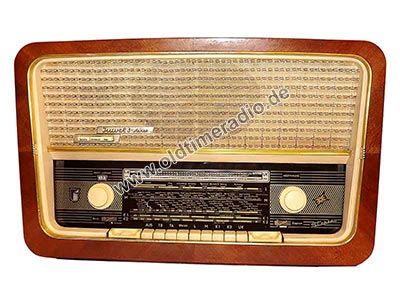

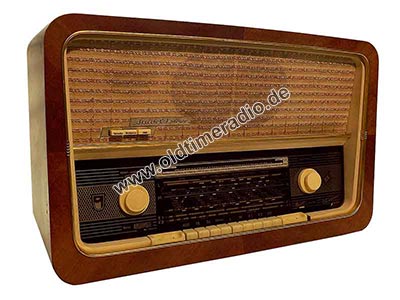

Juwel 3 Stereo     1132.012
Hersteller:   VEB Stern-Radio Rochlitz


Baujahr: 1960
B x H x T (mm): 633 x 395 x 280
Gewicht (kg): 15,0
Gerätenummer: 905360
Originalpreis: 750,00 DM
Spannungsversorgung: Netz: 110, 127, 220, 240 V ~
Gehäuse: Holz
Röhren: 10: EAA 91, EBF 89, ECC 83, ECC 85, ECH 81, EF 89, 2 x EL 84, EM 80, EZ 81
Lautsprecher: 2: L 2857 PBO, LP 554
Empfangsprinzip: Superhet
Anzahl Kreise: AM: 8, FM: 11
Wellenbereiche: LW (150 ... 330 kHz), MW (510 ... 1620 kHz), KW 1 (31, 41, 49 m-Band), KW 2 (16, 19, 25 m-Band), UKW (87,5 ... 100 MHz)
ZF: AM: 473 kHz, FM: 10,7 MHz
Dieses Radio hat nur NF-Stereo, der Balanceregler befindet sich auf Rückseite. Die drehbare Ferritantenne ist abschaltbar. Der Tonabgleich erfolgt über ein 3-Tasten-Klangregister und getrennte-H/T-Regler. Es verfügt über einen Duplexantrieb für AM/FM. Das Gerät wurde ohne und mit separater Stereobox verkauft, dann war der Preis 875,00 DM.
Schaltplan zu diesem Modell
Letzte Änderung dieser Seite: 22.08.2022
