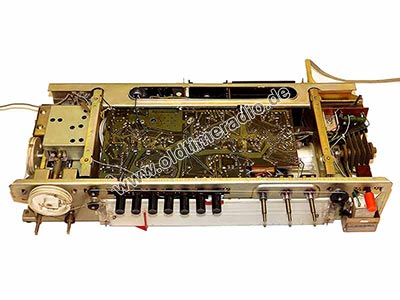

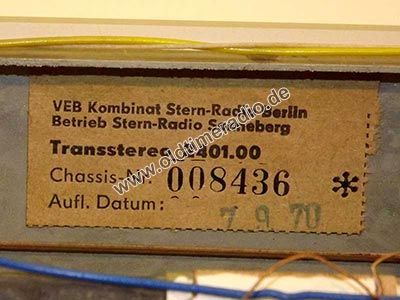

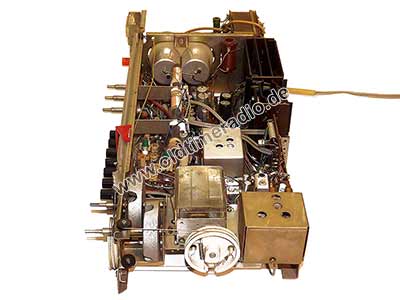

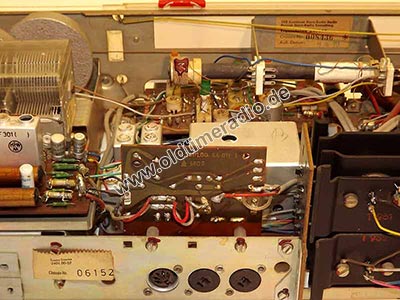

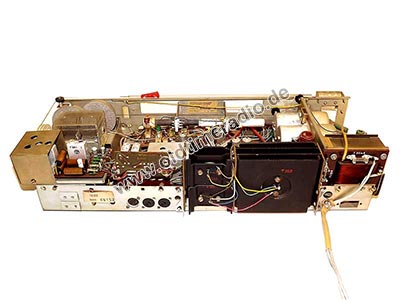

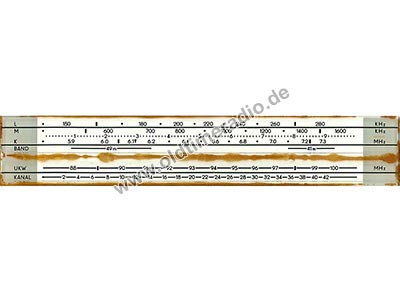

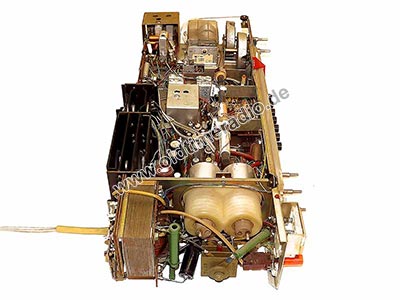

zusammengetragen von: Jürgen Tiedmann Chassis - Einbaugerät Trans-Stereo     2401.00-07 Hersteller:   VEB Stern-Radio Sonneberg Baujahr: 1970 Abspielen | Stop | Vor | Zurück B x H x T (mm): 485 x 93 x 240 Gewicht (kg): 4,93 Gerätenummer: 06152 / 008463 Originalpreis: unbekannt Spannungsversorgung: 220 V ~ Gehäuse: ohne Transistoren: 26: 2 x GC 116 c, 4 x GC 117 d, 2 x GC 121 c, GF 126, 3 x GF 130, GF 131, GF 146, GF 181, 2 x GD 160 B, 4 x GD 170 B, SC 205, 2 x SC 206, SS 200, SS 216 Lautsprecher: extern Empfangsprinzip: Superhet Anzahl Kreise: AM: 7, FM: 11 Wellenbereiche: LW (150 ...285 kHz), MW (520 ... 1605 kHz), KW (8,9 ... 7,35 MHz), UKW (87,5 ... 100 Mhz) ZF: AM: 455 kHz, FM: 10,7 MHz Zubehör: Kompaktboxen Transstereo Das Stereo Steuergerät in Einbauvariante hat folgende Besonderheiten: Abstimmanzeige durch Drehspul-Anzeigeinstrument, Stereoanzeige mittels Anzeigelampe, mechanisch gekoppelte Potentiometer für Lautstärke, Hoch- und Tieftonregler, getrennte AM/FM-Abstimmung. Das Chassis trägt zwei aufgeklebte Typenschilder: 1.: Transstereo 2401.00, Chassis-Nr.008436 vom 7.9.70 mit der Firmenbezeichnung VEB Sternradio Sonneberg und 2.: Trans-Stereo 2401.00-07, Chassis-Nr. 06152 ohne Firmenbezeichnung. Standardbaugruppen sind der "UKW-Baustein Typ 1183.042" und der "Stereodecoder SD 1". Es ist eingebaut in der "Peter-Musiktruhe LORD (TRANSSTEREO)". Schaltplan zu diesem Radio (Transstereo 2401.03) Letzte Änderung dieser Seite: 12.08.2022
