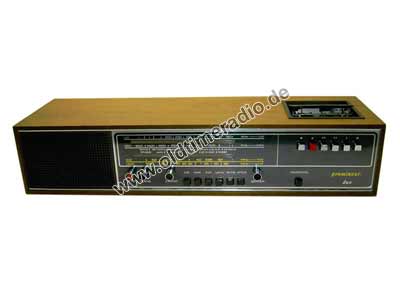

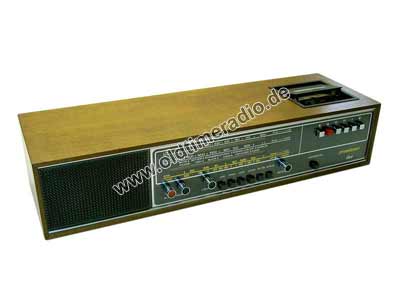

Radio mit Kassettengerät VEB Stern-Radio Sonneberg
Prominent Duo     200
Hersteller:   VEB Stern-Radio Sonneberg

Baujahr: 1974
B x H x T (mm): 675 x 143 x 230
Gewicht (kg): 7,0
Gerätenummer: 3622655
Originalpreis: 850,00 M
Spannungsversorgung: Netz 220 V ~
Gehäuse: Holz
Transistoren: 12: AC 187 K, AC 188 K, GD 160 A, GT 313 B, GT 322 B, 3 x GT 322 B 1, SC 206 c, SC 206 d, SC 207 e, SS 200
Lautsprecher: permanentdynamisch 1 x L 6201
Empfangsprinzip: Superhet
Anzahl Kreise: 5 AM, 10 FM
Wellenbereiche: LW (150 ... 285 kHz), MW (520 ... 1605 kHz), KW (5,9 ... 6,2 MHz), UKW (87,5 ... 100 MHz)
ZF: 455 kHz, 10,7 MHz

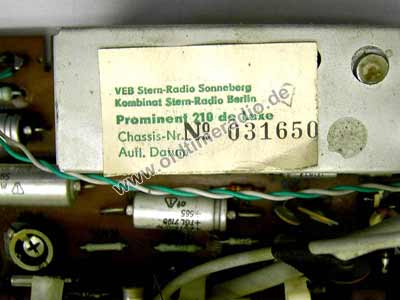

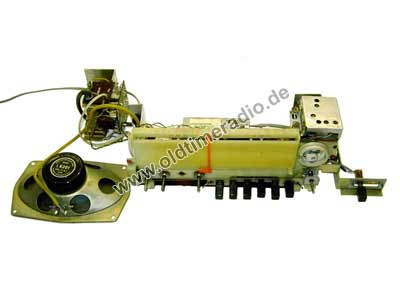

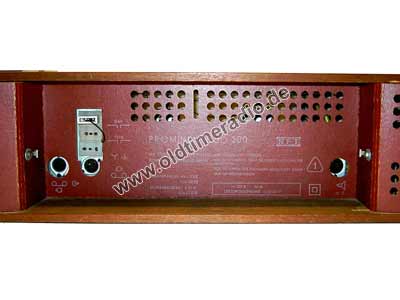

Der "Prominent Duo" ist ein Kombinationsgerät des Heimrundfunkempfängers "Prominent" (Chassis "Prominent 210 de Luxe") mit dem Kassettenbaustein "KGB 4". Heimempfänger mit Tonblende, Ferritantenne für AM, Hilfsantenne für FM, Anschlüsse für Aussenantenne, TA/TB und Zusatzlautsprecher, automatische AFC.
Als Standardbaugruppe ist das "FM-Empfangsteil 4402.01-00.00" eingebaut.
Schaltplan zu diesem Radio
