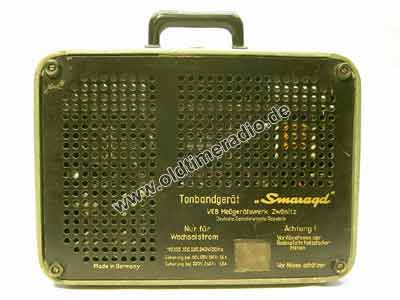

Tonbandgerät VEB Messgerätewerk Zwönitz
Smaragd     BG 20/5
Hersteller:   VEB Messgerätewerk Zwönitz

Baujahr: ca. 1960
B x H x T (mm): 435 x 185 x 350
Gewicht (kg): 14,0
Gerätenummer: 122.29 / 08518
Originalpreis: 1082,35 DM (DDR)
Spannungsversorgung: Netz 110, 125, 150, 220, 240 V ~
Gehäuse: Holz
Röhren: 3: ECC 83, ECL 82, EM 11
Lautsprecher: permanent-dynamisch
Lt. Bedienungsanleitung empfohlenes Mikrofon: KM/T 7055. Empfohlene Tonbänder: Typ CH vom VEB Filmfabrik AGFA Wolfen.

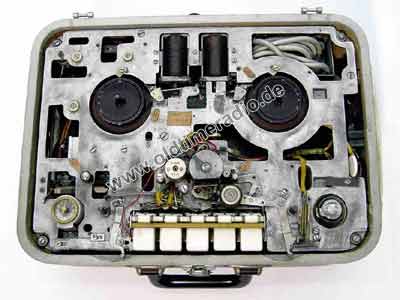

Doppelspurgerät, umschaltbar 19,05/9,53 cm/s mit 60-15.000/60-10.000 Hz. 18 cm Spulen, Bandzähluhr, Tonblende, Tricktaste (Löschunterdrückung). Koffer aus Sperrholz mit Kunstleder überzogen. Bakelit-Abdeckung.

Schaltplan zu diesem Gerät:
Letzte Änderung dieser Seite: 21.08.2022
