| Baujahr: |
1960 |
|
| B x H x T (mm): |
390 x 170 x 280 |
| Gewicht (kg): |
ca. 11,0 |

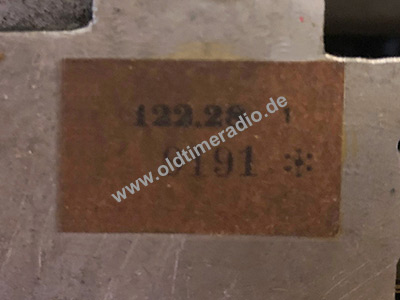

| Gerätenummer: |
122.28.9191 |
| Originalpreis: |
unbekannt |
| Spannungsversorgung: |
Netz 110, 125, 150, 220, 240 V ~ |
| Gehäuse: |
ohne |
| Röhren: |
3 Stück: ECC 83, ECL 82, EM 11 |
| Lautsprecher: |
ohne |
Lt. Bedienungsanleitung empfohlenes Mikrofon: KM/T 7055. Empfohlene Tonbänder: Typ CH vom VEB Filmfabrik AGFA Wolfen.
Doppelspurgerät, umschaltbar 19,05/9,53 cm/s mit 60-15.000/60-10.000 Hz. 18 cm Spulen, Bandzähluhr, Tricktaste (Löschunterdrückung).

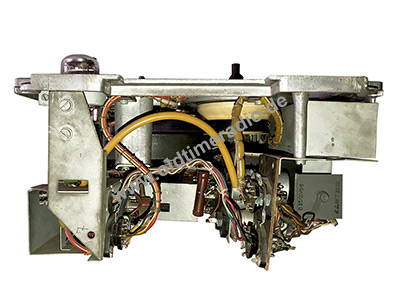

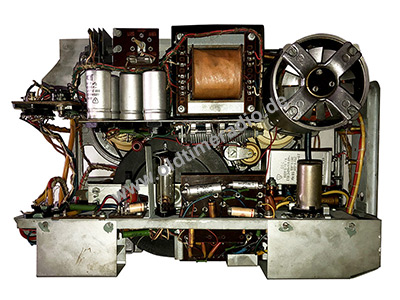

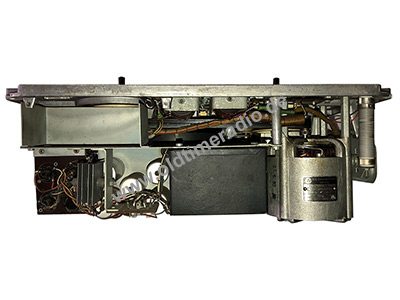

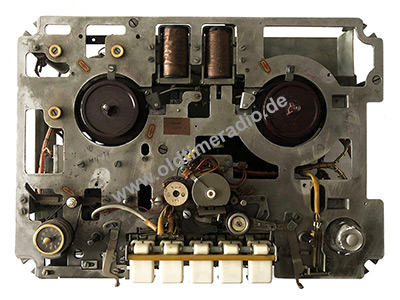

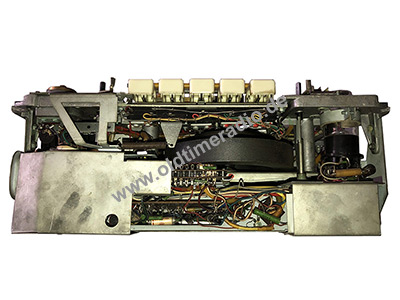

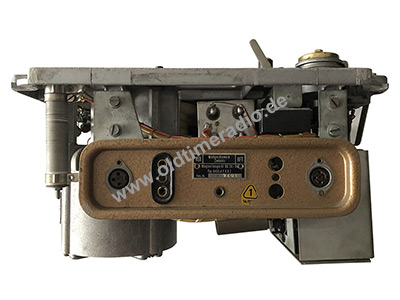

Das Gerät hat einen klassischen Chassisaufbau (keine Leiterplatten). Es befindet sich im Fernseh - Musikschrank FSR 4303 (M)
Das Chassis - Einbaugerät hat keine eigene NF-Stufe. Diese wird im Fernsehmusikschrank sowohl für Aufnahme- als auch für Wiedergabezwecke genutzt, einschließlich der Tonblende.
|
| Schaltplan zu diesem Gerät |
 |
|
|
|
