zusammengetragen von: Jürgen Tiedmann

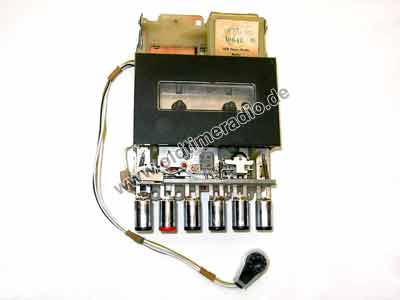

Kassettengerät VEB Stern-Radio Sonneberg
Kassettengrundbaustein KGB 4     6001.04
Hersteller:   VEB Stern-Radio Sonneberg


Baujahr: 1974
B x H x T (mm): 118 x 193 x 65
Gewicht (kg): 0,81
Gerätenummer: 10643
Originalpreis: unbekannt
Spannungsversorgung: extern 9 V GS
Gehäuse: ohne
Transistoren: 10: 2 x MP 21 G, MP 205, 2 x SC 206 c, 2 x SC 206 d, SC 206 e, SC 207 d, SF 126 d

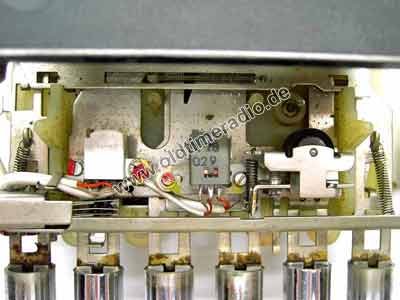

Aufnahme- / Wiedergabe-Kopf /
Löschkopf:
X 1 K 28 (Kennzeichnungs-Aufdruck: X 28 029: X 28 = X 1 K 28, 029 = Herstellungsdatum 02.79) / L 1 K 30
Vorhandene Originalunterlagen: Schaltplan
Eines der Standardlaufwerke von RFT welches in viele Geräten eingebaut wurde.
Es wurde von verschiedenen Betrieben hergestellt. Bekannt ist die Produktion im "VEB Stern-Radio Sonneberg", "VEB Stern-Radio Berlin", "VEB Elektronische Geräte Dresden" und im "VEB Röhrenwerk Rudolstadt".
Leider gibt es keinen verlässlichen Literaturhinweis oder Typenschildaufdruck, ob es sich bei den Bezeichnungen "Kassettengrundbaustein KGB 4" und "Kassettengrundbaustein 6001.04" wirklich um das gleiche Gerät handelt oder ob es zwei unterschiedliche Laufwerke sind. Diese Angabe ist aus diesem Grund nicht 100% sicher.

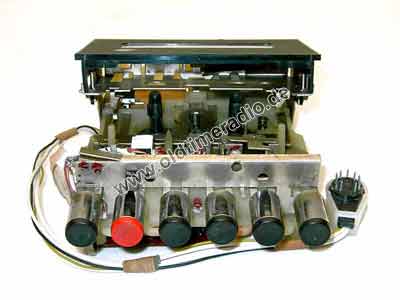

Das Gerät wird mit einem 9-poligen Novalröhrenstecker angeschlossen.
Dieses Gerät befindet sich in folgenden Produkten: Prominent Duo 200
R 160 - Stern Recorder
R 1612 - Stern Radiorecorder
